(単位:mm)

本体

形E5L-A □

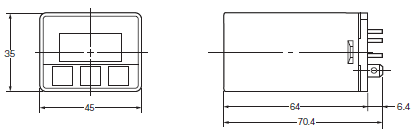

E5L-A / C 外形寸法 2

形E5L-C □

E5L-A / C 外形寸法 3

配線用接続ソケット(別売)

形PTF14A

E5L-A / C 外形寸法 5

取りつけ穴加工寸法

E5L-A / C 外形寸法 6

形PTFZ-14-E(フィンガープロテクト構造)

E5L-A / C 外形寸法 7

取りつけ穴加工寸法

E5L-A / C 外形寸法 8

形PTF-14-PU-L(プッシュインPlus端子台タイプ)

E5L-A / C 外形寸法 9

取りつけ穴加工寸法

E5L-A / C 外形寸法 10

付属品

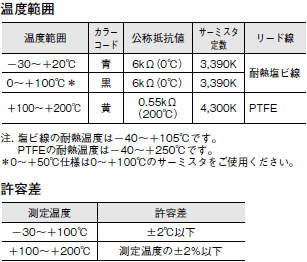

形E52-THE-E5L 素子互換式サーミスタ

-30~+20℃タイプに付属

E5L-A / C 外形寸法 13

0~+50℃、0~+100℃タイプに付属

E5L-A / C 外形寸法 14

+100~+200℃タイプに付属

E5L-A / C 外形寸法 15
E5L-A / C 外形寸法 16

形Y92H-10 取り付け金具(2本)

E5L-A / C 外形寸法 17

注. 製品に同梱されています。
  取り付け金具を紛失、破損した場合は別途ご注文ください。
