(単位:mm)

タイマ本体

表面取りつけ(プラグイン端子)

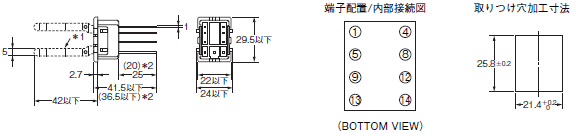

形H3Y-2

H3Y 外形寸法 2

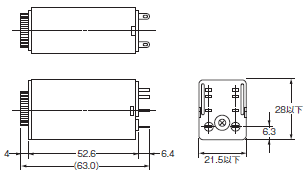

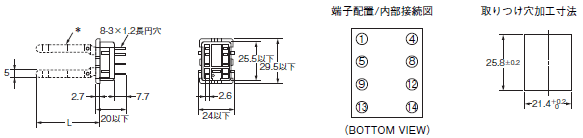

表面取りつけ(プリント基板用端子)

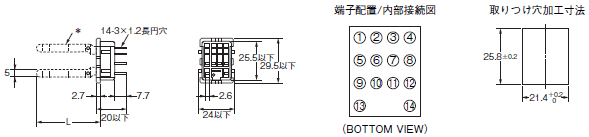

形H3Y-2-0

H3Y 外形寸法 3

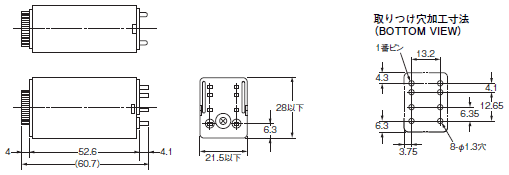

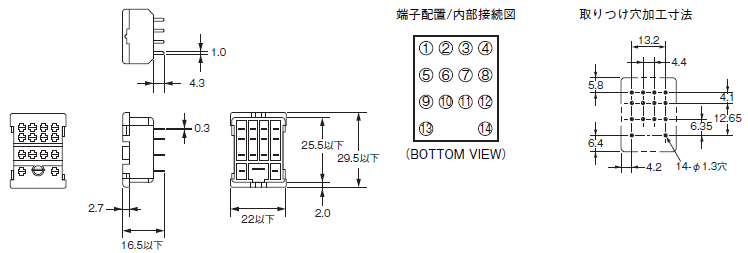

表面取りつけ(プラグイン端子)

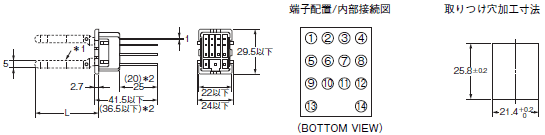

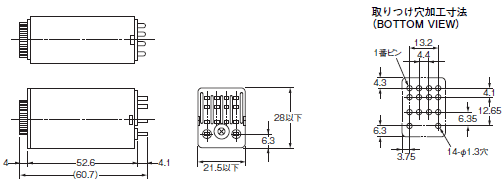

形H3Y-4

H3Y 外形寸法 4

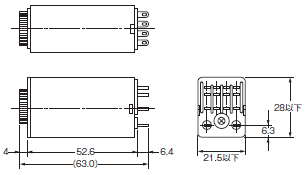

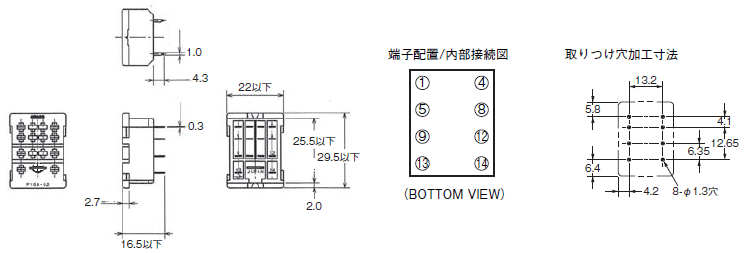

表面取りつけ(プリント基板用端子)

形H3Y-4-0

H3Y 外形寸法 5

ソケット取りつけ時の寸法

H3Y 外形寸法 6

注1. 取りつけ方向の制限はありません。
*1. ( )内は、形H3Y-4、形H3YN-4/-41、形H3YN-4-Z/-41-Zへの接続ソケットです。

オプション(別売)

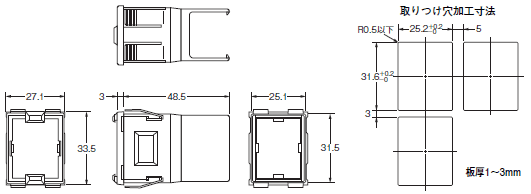

埋込み取りつけ用アダプタ

形Y92F-78

H3Y 外形寸法 8

注1. アダプタ(形Y92F-78)のフックが形H3Y、形H3YNの裏面にかかるまで押し込んでください。
   2. アダプタ(形Y92F-78)のつめのかかりが悪くなるためパネル裏面穴周辺の角を落とさないでください。

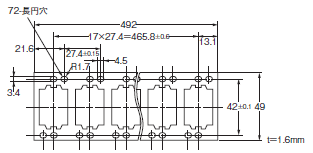

接続ソケット取りつけ板

形PYP-1

H3Y 外形寸法 11

形PYP-18

H3Y 外形寸法 12

保持金具

形H3Y/H3YNシリーズ(形PYF□用)
形Y92H-3
(2本が1セットになっています)

H3Y 外形寸法 14

形Y92H-4(形PY□、形PYF□M用)

H3Y 外形寸法 15

接続ソケット(別売)

形H3Y/H3YNシリーズ 表面接続ソケット

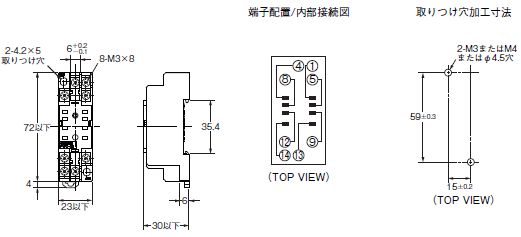

形PYF08A

H3Y 外形寸法 18

注. レール取りつけもできます。

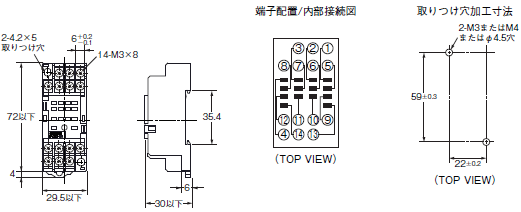

形PYF14A

H3Y 外形寸法 20

注. レール取りつけもできます。

形PYF08A-E
(フィンガープロテクト構造)

H3Y 外形寸法 22

注. レール取りつけもできます。

形PYF14A-E
(フィンガープロテクト構造)

H3Y 外形寸法 24

注. レール取りつけもできます。

形PYF08M

H3Y 外形寸法 26

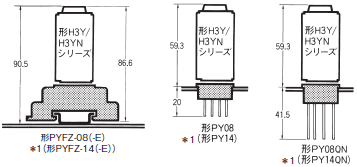

形H3Y/H3YNシリーズ 裏面接続ソケット

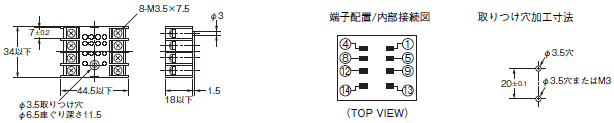

形PY08

H3Y 外形寸法 28

形PY14

H3Y 外形寸法 29

形PY08-02

H3Y 外形寸法 30

形PY14-02

H3Y 外形寸法 31

形PY08QN
形PY08QN2

H3Y 外形寸法 32

*1. 形PY08QN(2)-Y1の場合は破線部も含む。
*2.(  )内寸法は形PY08QN2(-Y1)を表わす。

形PY14QN
形PY14QN2
形PY14QN-Y3(L=60以下)
形PY14QN2-Y3(L=60以下)

H3Y 外形寸法 34

*1. 形PY14QN-Y□、形PY14QN2-Y□の場合は破線部も含む。
*2.(  )内寸法は形PY14QN2(-Y□)を表わす。

レール取りつけ用別売品

支持レール

形PFP-100N
形PFP-50N

H3Y 外形寸法 37

*( )は形PFP-50Nの寸法です。

支持レール

形PFP-100N2

H3Y 外形寸法 39

エンドプレート

形PFP-M

H3Y 外形寸法 40

スペーサ

形PFP-S

H3Y 外形寸法 41
