R7D-ZP

ACサーボモータ(スマートステップ Junior パルス列入力タイプ)

R7D-ZP

使いやすさを追究した「楽々」「小型」「多様」のサーボ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

ACサーボドライバ

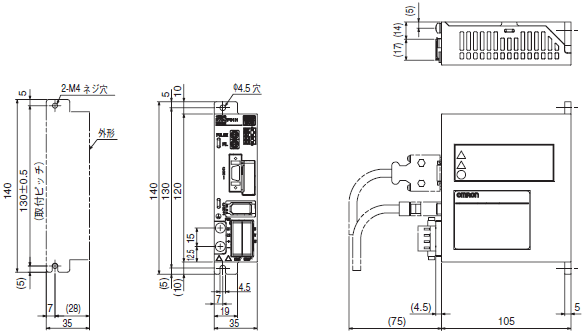

・AC200V:100W/200W
 形R7D-ZP01H/-ZP02H

R7D-ZP 外形寸法 2

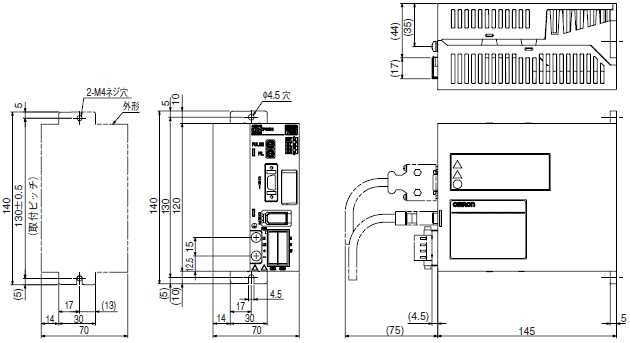

・AC200V:400W
 形R7D-ZP04H

R7D-ZP 外形寸法 3

・AC200V:750W
 形R7D-ZP08H

R7D-ZP 外形寸法 4

減速機

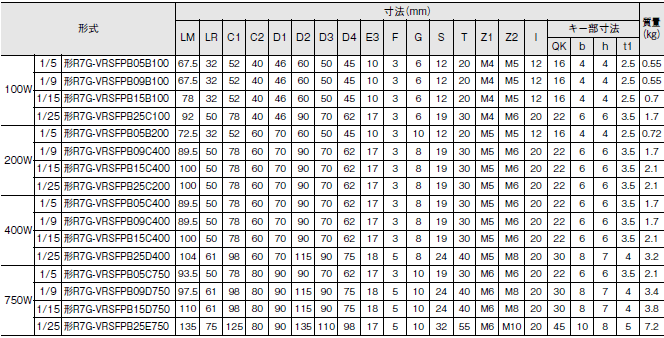

シリンダタイプモータ用(バックラッシュ:3分以内)

R7D-ZP 外形寸法 6

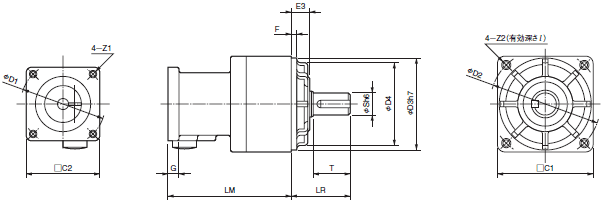

外形図

R7D-ZP 外形寸法 7

キー部寸法

R7D-ZP 外形寸法 8

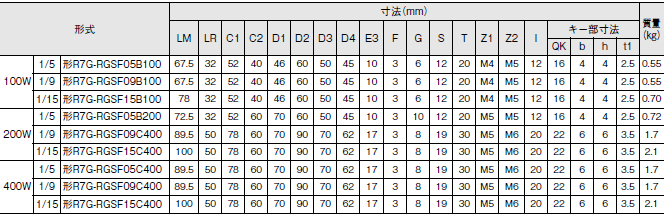

シリンダタイプモータ用(バックラッシュ:45分以内)

R7D-ZP 外形寸法 9

外形図

R7D-ZP 外形寸法 10

キー部寸法

R7D-ZP 外形寸法 11
