(単位:mm)

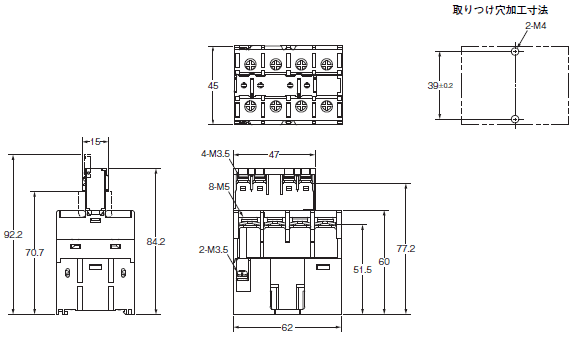

リレー本体(DC12V、24V)+補助接点ブロックセット
4極

G7Z 外形寸法 1

注. 寸法はTYP.値です。

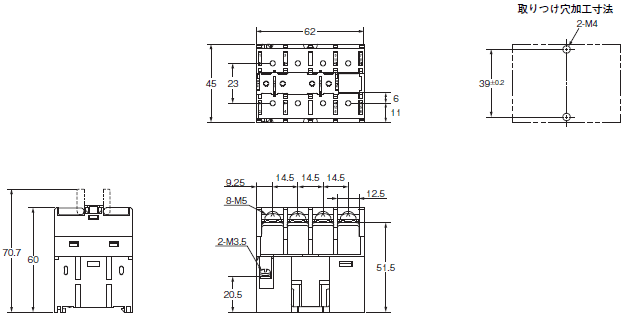

リレー本体(DC12V、24V)
4極

G7Z 外形寸法 2

注. 寸法はTYP.値です。

補助接点ブロック

G7Z 外形寸法 3

注. 寸法はTYP.値です。

DINレール取りつけ高さ
(支持レール 形PFP-100N、形PFP-50N使用時)

G7Z 外形寸法 4

注. 寸法はTYP.値です。
