WE70

FA無線LANユニット

WE70

過酷なFA環境でも安心なFA用Ethernet無線登場。IEEE802.11a/b/gに対応

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

定格

項目 形WE70-AP
アクセスポイント(親機)
形WE70-CL
クライアント(子機)
本体電源 定格電圧 DC24V
許容電圧範囲 DC20.4~26.4V
消費電流 250mA以下 *
絶縁抵抗 20MΩ以上(DC100Vメガによる)「本体電源」と「本体取付け用マグネット、 ねじ取付け金具」間
耐電圧 AC1,500V 1min 「本体電源」と「本体取付け用マグネット、 ねじ取付け金具」間
耐ノイズ性 IEC61000-4-4に準拠 1kV(電源ライン)
耐振動 JIS C0040に準拠
10~55Hz 片振幅0.35mm
X、Y、Z各方向80min間(掃引時8min×掃引回数10回=合計80min)
耐衝撃 JIS C0041に準拠 300m/s2 X、Y、Z方向に各3回
周囲温度範囲 0~+50℃(結露しないこと)
周囲湿度範囲 相対湿度25~85%(結露または氷結のないこと)
保存周囲温度範囲 -20~+65℃
保護構造 IP20
端子構造 電源端子 スクリューレス端子台(フェニックスコンタクト製 AI 0.75-10または相当品)
適用規格 日本国内 : ARIB STD-T66、T71 VCCI クラスA(産業用)
海外:IC(カナダ)、 CEマーキング(欧州)、 中国電波規格(中国本土)
質量 360g以下(本体のみ)

* 起動時の突入電流を考慮して30W以上の電源をご使用ください。

無線仕様

項目 IEEE802.11a準拠 IEEE802.11b準拠 IEEE802.11g準拠
電波形式 直交周波数分割多重方式(OFDM)
単信
直接スペクトラム拡散方式
単信
直交周波数分割多重方式(OFDM)
単信
使用周波数 5GHz帯 2.45GHz帯
周波数チャネル 下記の「■国別使用周波数帯域・チャネル」を参照ください。
同一エリア
使用数 *1
8ch 3ch
通信速度 *2 自動/54/48/36/24/18/12/9/6Mbps 自動/11/5.5/2/1Mbps 自動/54/48/36/24/18/12/9/6Mbps
最大伝送距離
(見通し)
*3
屋内:約40m
(54Mbps、付属のペンシル
型アンテナにて)
(屋外は使用禁止)
下記の「■伝送距離(参考)」を
参照ください。
屋内:約60m(54Mbps、付属のペンシル型アンテナにて)
下記の「■伝送距離(参考)」を参照ください。
セキュリティ OCB AES(128bit)、 WOC KEY(オムロンオリジナル暗号)、 WEP(64/128/152bit)、
WPA-PSK(使用する暗号化方式はAES〈128bit〉/TKIP〈128bit〉)
送信出力 10mW/MHz以下
クライアント接続台数 最大63台
送信出力可変 3段階(高/中/低)
伝送距離は「高」を100%とすると、「 中」 : 50%、「 低」 : 25%になります。 *3
ローミング機能 あり
中継機能 あり(アクセスポイント間通信、中継段数6段まで)

*1. 使用数は日本国内での周波数チャネルの場合です。
*2. 無線LAN規格の理論値であり、実際の通信速度ではありません。
*3. 伝送距離は設置環境により異なります。小型マグネット基台アンテナ、平面ダイバーシティアンテナ、延長ケーブル使用時は距離が短くなります。

有線LAN仕様

項目 パラメータ
サポート規格 IEEE802.3準拠(10BASE-T、100BASE-TX)
インターフェース RJ-45型×1

注. パソコンとはストレートケーブルで接続してください。

その他

項目 仕様
本体
設定
本体バージョン1.0
 WEBブラウザ:Microsoft Internet Explorer 6.0
 対応OS:Windows XP SP1以降/2000 SP4
WE70-CL(本体バージョン1.1/1.2)
 WEBブラウザ:Microsoft Internet Explorer 6.0/7.0/8.0
 対応OS:Windows Vista/XP SP1以降/2000 SP4
WE70-CL(本体バージョン1.3以降)、
WE70-AP(本体バージョン1.1以降)
 WEBブラウザ:Microsoft Internet Explorer 6.0/7.0/8.0/9.0
 対応OS:Windows 7/Vista/XP SP1以降/2000 SP4

国別使用周波数帯域・チャネル

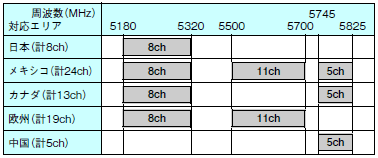

11a(5GHz帯)

WE70 定格/性能 8

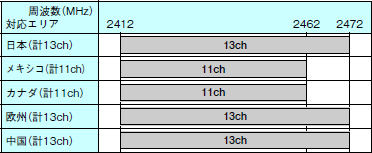

11b/g

WE70 定格/性能 9

伝送距離(参考)

機器 最大伝送距離
IEEE802.11a
(5GHz帯)
最大伝送距離
IEEE.802.11b/g
(2.45GHz)
WE70付属のペンシルアンテナ 屋内約40m 屋内約60m
小型マグネット基台アンテナ 形WE70-AT001 屋内約20m 屋内約40m
高感度マグネット基台アンテナ 形WE70-AT001H 屋内約45m 屋内約60m
平面ダイバーシティアンテナ 形WT30-AT002 使用NG 屋内約60m
アンテナ用延長ケーブル 形WE70-CA5M 伝送距離が
65%程度になります
伝送距離が
75%程度になります

注. 伝送距離は設置環境により異なります。
