(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

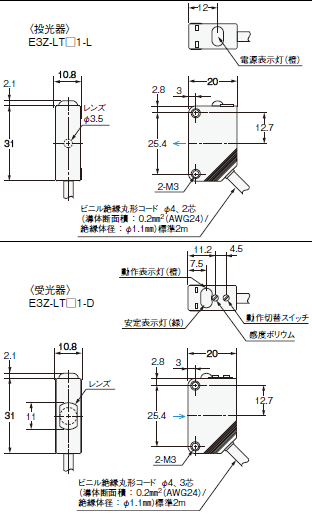

透過形*
コード引き出しタイプ
形E3Z-LT61
形E3Z-LT81

E3Z-LT / LR / LL 外形寸法 3

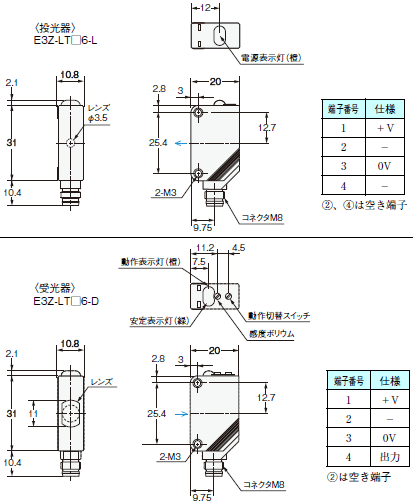

透過形*
コネクタタイプ
形E3Z-LT66
形E3Z-LT86

E3Z-LT / LR / LL 外形寸法 4

*透過形(形E3Z-LT□□)は投光器、受光器のセット形式を掲載しています。
  投光器の形式は「-L」(例:形E3Z-LT61-L 2M)、受光器の形式は「-D」(例:形E3Z-LT61-D 2M)が加わった表記となります。
  投光器、受光器それぞれの形式は、「種類/標準価格」をご確認ください。

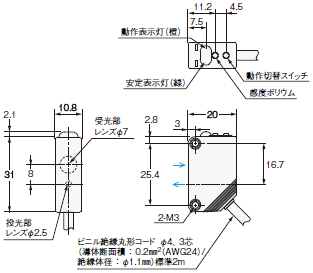

回帰反射形
コード引き出しタイプ
形E3Z-LR61
形E3Z-LR81

E3Z-LT / LR / LL 外形寸法 6

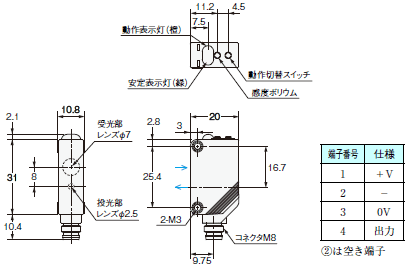

回帰反射形
コネクタタイプ
形E3Z-LR66
形E3Z-LR86

E3Z-LT / LR / LL 外形寸法 7

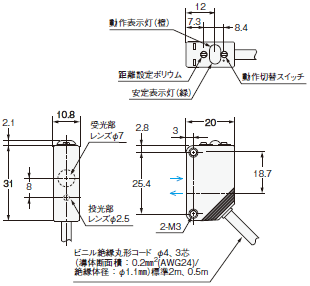

距離設定形
コード引き出しタイプ
形E3Z-LL61
形E3Z-LL81
形E3Z-LL63
形E3Z-LL83

E3Z-LT / LR / LL 外形寸法 8

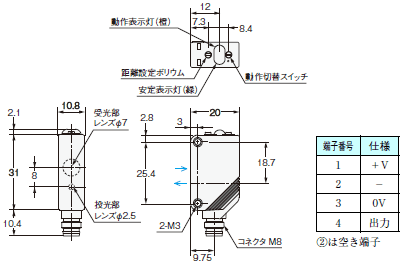

距離設定形
コネクタタイプ
形E3Z-LL66
形E3Z-LL86
形E3Z-LL68
形E3Z-LL88

E3Z-LT / LR / LL 外形寸法 9

アクセサリ(別売)

スリット
形E39-S65A

反射板
形E39-R1

E3Z-LT / LR / LL 外形寸法 13

材質:ステンレス(SUS301)

E3Z-LT / LR / LL 外形寸法 14

材質:〈反射面〉アクリル
    〈裏面〉ABS



反射板
形E39-R6

反射板
形E39-R12

E3Z-LT / LR / LL 外形寸法 18

材質:〈反射面〉アクリル
    〈裏面〉ABS

E3Z-LT / LR / LL 外形寸法 19

材質:〈反射部〉表面:ポリカーボネート
          内部:アクリル
    〈枠部〉ABS
