(単位:mm)

本体

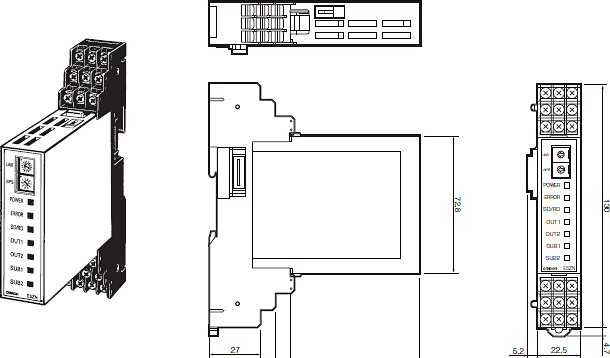

形E5ZN-2□□□03□-FLKと
形E5ZN-SCT24Sを接続した外形図

E5ZN 外形寸法 2

1ユニットおよび多数個ユニットを横方向密着取付した場合の1ユニット目は、形E5ZN-2□□□03□-FLKと形E5ZN-SCT24Sを合せてお買い求めください。

形E5ZN-2□□□03□-FLKと
形E5ZN-SCT18Sを接続した外形図

E5ZN 外形寸法 4

密着取付した場合の2 ユニット目以降増設する場合には、形E5ZN-2□□□03□-FLKと形E5ZN-SCT18Sを合せてお買い求めください。

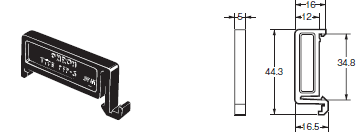

エンドプレート

形PFP-M

E5ZN 外形寸法 6

※ エンドプレートは形E5ZN-SCT24Sに2個付属しています。
  エンドプレートは必ず両サイドにお取りつけください。

電流検出器(別売)

形E54-CT1

E5ZN 外形寸法 8

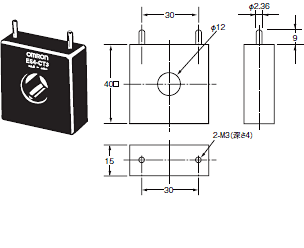

形E54-CT3

E5ZN 外形寸法 9

形E54-CT3付属品

E5ZN 外形寸法 10

端子カバー(別売)

形E53-COV12

E5ZN 外形寸法 12

形E53-COV13

E5ZN 外形寸法 13

レール取りつけ用別売品

スペーサ

形PFP-S

E5ZN 外形寸法 15

支持レール

形PFP-100N
形PFP-50N

E5ZN 外形寸法 16

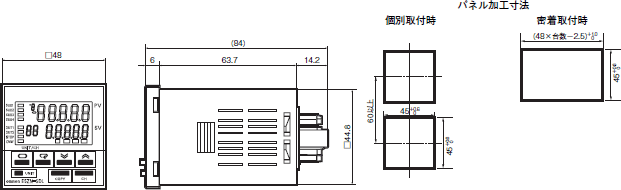

設定表示器

形E5ZN-SDL *

E5ZN 外形寸法 18

* 2017年3月に受注終了しました。
・取りつけパネル厚は1~5mmです。
・上下方向は密着取りつけはできませんので注意してください。(取りつけ間隔を守ってください)
・複数個を取りつけて使用される場合、本機の周囲温度が仕様を超えないようにご注意ください。

設定表示器配線用ソケット

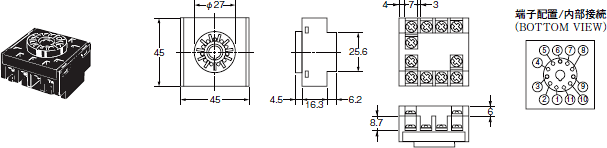

表面接続ソケット

形P2CF-11(標準タイプ)

E5ZN 外形寸法 21

形P2CF-11-E(フィンガープロテクトタイプ)

E5ZN 外形寸法 22
E5ZN 外形寸法 23

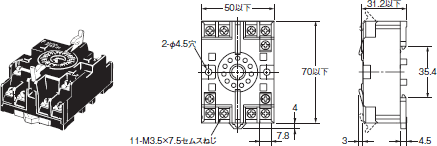

裏面接続ソケット

形P3GA-11(標準タイプ)

E5ZN 外形寸法 24

※ 端子カバー(形Y92A-48G)と合わせて使用することによりフィンガープロテクトが可能です。

端子カバー

形Y92A-48G

E5ZN 外形寸法 26
