E5CN / E5CN-U

サーマックNEO 温度調節器(デジタル調節計)

E5CN / E5CN-U

48mm角の汎用温度調節器がリニューアル&機能/性能アップ。指示精度向上、予防保全機能追加でさらなる進化

この商品は2017年03月に受注終了となります。

※ Web特別価格提供品

温度コントロールソリューション

歩留まり改善、省エネ・省工数によるTCOの削減に貢献し、最適温度コントロールをご提案します。

外形寸法

(単位:mm)

本体

形E5CN

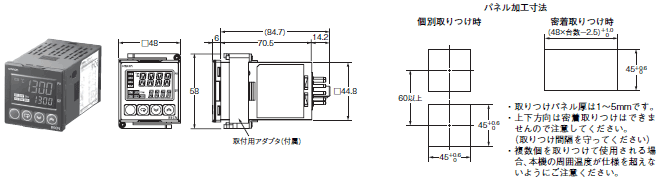

E5CN / E5CN-U 外形寸法 5

注. 端子台は取りはずしできません。

形E5CN-U

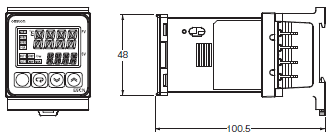

E5CN / E5CN-U 外形寸法 8

オプション(別売)

USB-シリアル変換ケーブル
形E58-CIFQ1

E5CN / E5CN-U 外形寸法 11



端子カバー
形E53-COV17

E5CN / E5CN-U 外形寸法 13

防水パッキン
形Y92S-P8〔DIN48×48用〕

E5CN / E5CN-U 外形寸法 14

注. 従来品の端子カバー形E53-COV10は使用できません。

防水パッキンを紛失、破損した場合は別途、次の形式でご注文ください。
端子台タイプで防水パッキンを使用される場合、保護構造はIP66となります。(IP66の防水レベルを確保するために、ご使用環境によっては劣化、収縮または硬化するため定期的な交換をおすすめします。定期的な交換時期は使用環境によって異なります。お客様でご確認ください。1年以下を目安としてください。なお、定期的な交換をされない場合の防水レベルは当社では責任を負いかねます。)
防水構造が不要な場合は、防水パッキンを取りつける必要はありません。

電流検出器

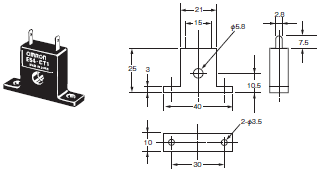

形E54-CT1

E5CN / E5CN-U 外形寸法 18

貫通電流(Io)対出力電圧(Eo)特性(参考値)
形E54-CT1

連続最高ヒータ電流:50A(50/60Hz)
巻数:400±2ターン
巻線抵抗:18±2Ω

E5CN / E5CN-U 外形寸法 19

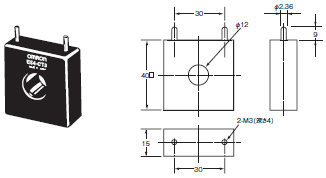

形E54-CT3

E5CN / E5CN-U 外形寸法 20

貫通電流(Io)対出力電圧(Eo)特性(参考値)
形E54-CT3

連続最高ヒータ電流:120A(50/60Hz)
(ただし、オムロンの温調器の連続最高ヒータ電流値は50Aです。)
巻数:400±2ターン
巻線抵抗:8±0.8Ω

E5CN / E5CN-U 外形寸法 21

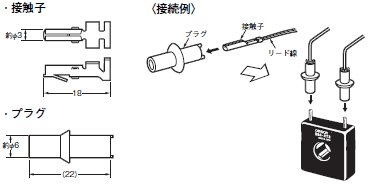

形E54-CT3付属品

E5CN / E5CN-U 外形寸法 22

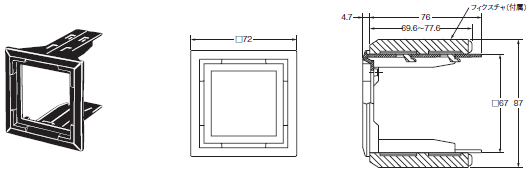

アダプタ
形Y92F-45

注1. すでに形E5B□用にパネル加工されている場合にご使用ください。
  2. アダプタの色は、黒色しかありません。

E5CN / E5CN-U 外形寸法 25

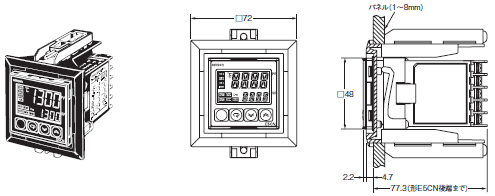

〈形E5CN取りつけ例〉

E5CN / E5CN-U 外形寸法 27

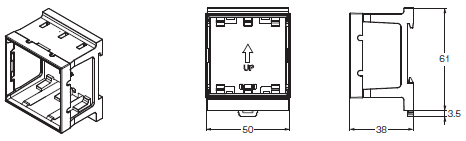

DINレール取付アダプタ
形Y92F-52

注. 端子カバーとの併用はできません。
端子カバーを外してご使用ください。

E5CN / E5CN-U 外形寸法 29

〈形E5CN/E5CN-U取りつけ例〉

E5CN / E5CN-U 外形寸法 30

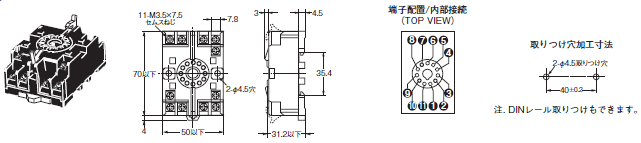

形E5CN-U配線用接続ソケット

表面接続ソケット
形P2CF-11

E5CN / E5CN-U 外形寸法 33

注. フィンガープロテクトタイプ(形P2CF-11-E)も用意しております。

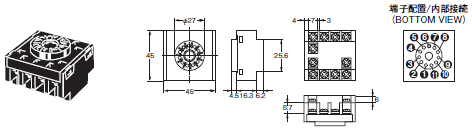

裏面接続ソケット
形P3GA-11

E5CN / E5CN-U 外形寸法 36

注1. 他のタイプのソケットは、精度に影響を与えますので使用しないでください。
  2. フィンガープロテクト用端子カバー(形Y92A-48G)も用意しております。

各部の名称

形E5CN
形E5CN-U

形E5CNと形E5CN-Uのフロントパネルは共通となっています。

E5CN / E5CN-U 外形寸法 41
