(単位:mm)

本体

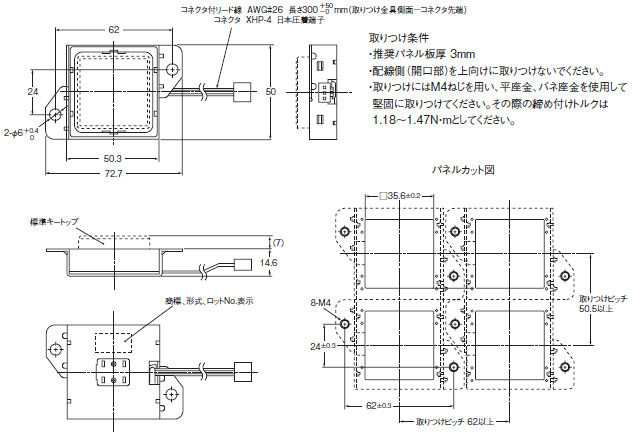

□35mmタイプ
形C5SA-1□244

C5SA / C5SB 外形寸法 3

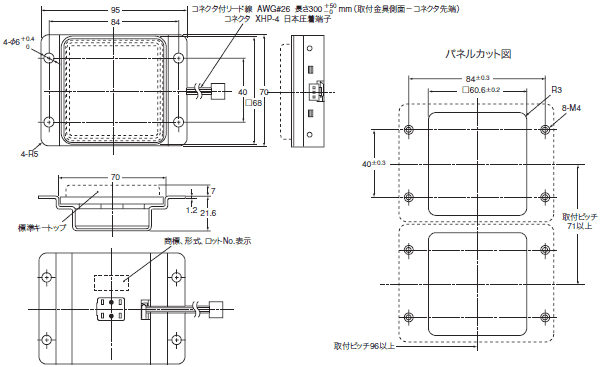

□60mmタイプ
形C5SB-1□244

C5SA / C5SB 外形寸法 4

注. 指定のない部分の寸法公差は±0.4mmです。

オプション(別売)

標準キートップ

形C5SA-KT35(□35mmタイプ)

C5SA / C5SB 外形寸法 7

形C5SB-KT60(□60mmタイプ)

C5SA / C5SB 外形寸法 8

注. 指定のない部分の寸法公差は±0.4mmです。
