2023/10 受注終了

E32-HB04, E3X-DAT□-S

通過カウントセンサ

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

入出力段回路図

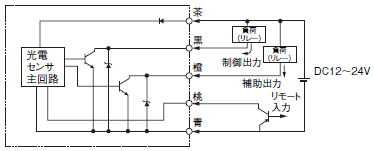

NPN出力

E32-HB04, E3X-DAT□-S 配線/接続 3

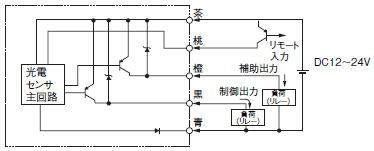

PNP出力

E32-HB04, E3X-DAT□-S 配線/接続 5

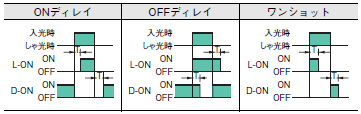

注. タイマ機能設定時のタイムチャート(T:設定時間)

E32-HB04, E3X-DAT□-S 配線/接続 7
