2010/06 受注終了

ZUV-C10シリーズ

UV-LED照射器(スタンダードタイプ)

ZUV-C10シリーズ

ひずまないUV接着、365nmハイパワーLED採用。

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)
指定なき寸法公差:公差等級 IT16

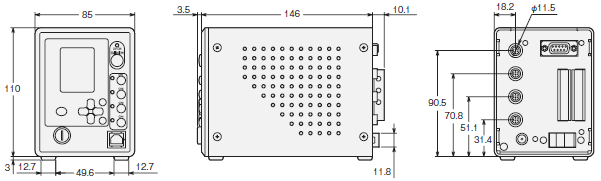

コントローラ
形ZUV-C10

ZUV-C10シリーズ 外形寸法 3

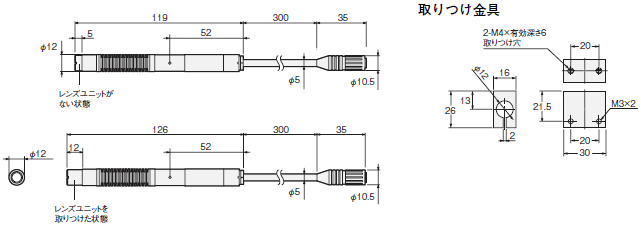

ヘッドユニット
形ZUV-H10

ZUV-C10シリーズ 外形寸法 5

ヘッドユニット
形ZUV-H20

ZUV-C10シリーズ 外形寸法 7

レンズユニット
形ZUV-L4/L6/L8

ZUV-C10シリーズ 外形寸法 9
