2015/03 受注終了

K8ABシリーズ

メジャーリング&モニタリングリレー

K8ABシリーズ

スリムなボディに画期的な新機能を数々備えた8タイプを品揃え

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

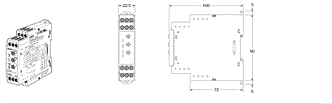

単相電流リレー K8AB-AS

単相電流リレー
形K8AB-AS1-J
形K8AB-AS2-J
形K8AB-AS3-J

K8ABシリーズ 外形寸法 4

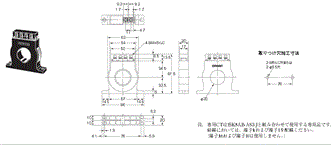

専用CT
形K8AC-CT200L

K8ABシリーズ 外形寸法 6

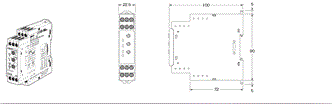

単相電圧リレー K8AB-VS

単相電圧リレー
形K8AB-VS1-J
形K8AB-VS2-J
形K8AB-VS3-J

K8ABシリーズ 外形寸法 9

分流器

形SDV-SH5~SH50(60mV定格)

K8ABシリーズ 外形寸法 11

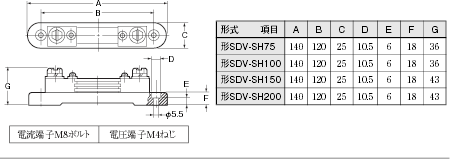

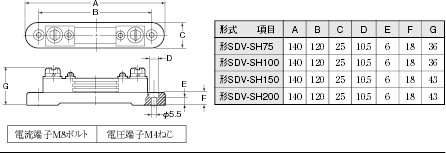

形SDV-SH75~SH200(60mV定格)

K8ABシリーズ 外形寸法 12

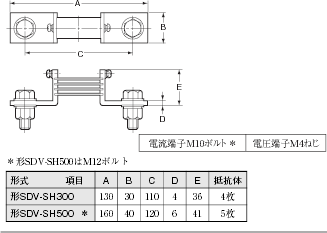

形SDV-SH300、-SH500(60mV定格)

K8ABシリーズ 外形寸法 13

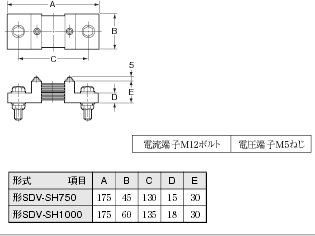

形SDV-SH750、-SH1000(60mV定格)

K8ABシリーズ 外形寸法 14

単相上下限電圧リレー K8AB-VW

単相電圧リレー
形K8AB-VW1-J
形K8AB-VW2-J
形K8AB-VW3-J

K8ABシリーズ 外形寸法 17

分流器

形SDV-SH5~SH50(60mV定格)

K8ABシリーズ 外形寸法 20

形SDV-SH75~SH200(60mV定格)

K8ABシリーズ 外形寸法 22

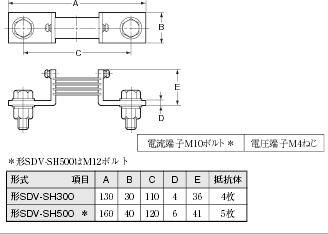

形SDV-SH300、-SH500(60mV定格)

K8ABシリーズ 外形寸法 23

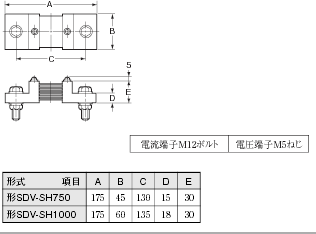

形SDV-SH750、-SH1000(60mV定格)

K8ABシリーズ 外形寸法 24

逆相欠相リレー K8AB-PH

逆相欠相リレー
形K8AB-PH1-J

K8ABシリーズ 外形寸法 27

三相電圧+逆相欠相リレー K8AB-PM

三相電圧+逆相欠相リレー
形K8AB-PM1-J
形K8AB-PM2-J

K8ABシリーズ 外形寸法 30

三相不平衡+逆相欠相リレー K8AB-PA

三相不平衡+逆相欠相リレー
形K8AB-PA1-J
形K8AB-PA2-J

K8ABシリーズ 外形寸法 33

三相電圧リレー K8AB-PW

三相電圧リレー
形K8AB-PW1-J
形K8AB-PW2-J

K8ABシリーズ 外形寸法 36

温度警報器 K8AB-TH

本体

形K8AB-TH

K8ABシリーズ 外形寸法 40

レール取りつけ用別売品

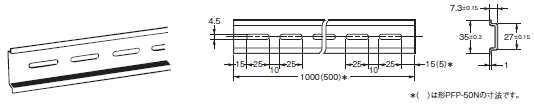

支持レール
形PFP-100N
形PFP-50N

K8ABシリーズ 外形寸法 43
