2012/03 受注終了

E3S-X3

ファイバ式光電センサ

E3S-X3

絶妙な色差検出に最適。

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)
指定なき寸法公差:公差等級 IT16

【Free 不可】はフリーカットできないファイバユニットです。

アンプユニット

形E3S-X3CE4

E3S-X3 外形寸法 5

透過形ファイバユニット(2本が対になっています)

形E32-T11L

E3S-X3 外形寸法 7

形E32-T12L

E3S-X3 外形寸法 8



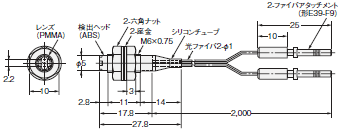

形E32-T21L

E3S-X3 外形寸法 10

形E32-T22L

E3S-X3 外形寸法 11



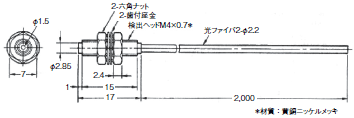

形E32-TC200

E3S-X3 外形寸法 13

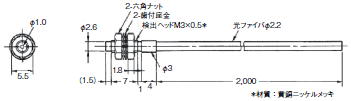

形E32-TC200B
形E32-TC200B4

E3S-X3 外形寸法 14



形E32-T22

E3S-X3 外形寸法 16

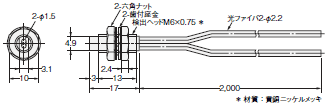

形E32-TC200E

E3S-X3 外形寸法 17

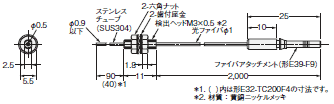

形E32-TC200F
形E32-TC200F4

E3S-X3 外形寸法 19

形E32-T200A

E3S-X3 外形寸法 21



形E32-T11

E3S-X3 外形寸法 23

形E32-T21

E3S-X3 外形寸法 24

形E32-TC200C 【Free 不可】

E3S-X3 外形寸法 26

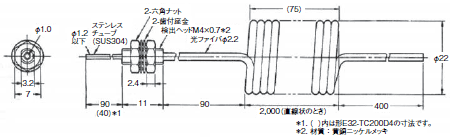

形E32-TC200D 【Free 不可】
形E32-TC200D4 【Free 不可】

E3S-X3 外形寸法 28



形E32-T14L

E3S-X3 外形寸法 30

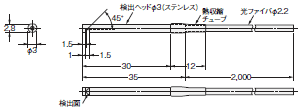

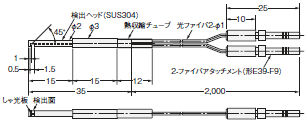

形E32-T24

E3S-X3 外形寸法 31



形E32-T14

E3S-X3 外形寸法 33

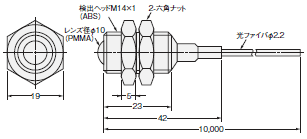

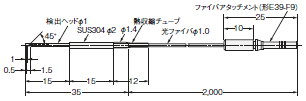

形E32-T17L

E3S-X3 外形寸法 34

形E32-T12F

E3S-X3 外形寸法 36

形E32-T16

E3S-X3 外形寸法 38

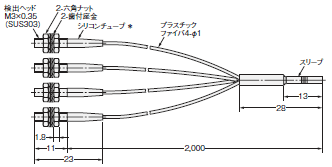

形E32-M21 【Free 不可】

E3S-X3 外形寸法 40

*シリコンチューブは1セットが黒色、もう1セットが灰色になっています。投光側と受光側の区別にご利用ください。

形E32-T51

E3S-X3 外形寸法 43

注. 耐熱温度は150℃とする。ただし連続使用時は130℃とする。

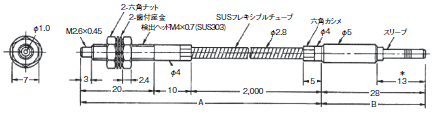

形E32-T61-S【Free 不可】

E3S-X3 外形寸法 46

注. 耐熱温度はA部300℃、B部(本体挿入部)110℃とする。ただし、本体挿入部(*印部)はアンプの使用温度範囲内になるようにご使用ください。

形E32-G14

E3S-X3 外形寸法 49

反射形ファイバユニット

形E32-D11L

E3S-X3 外形寸法 52

形E32-D21L

E3S-X3 外形寸法 54

形E32-D22L

E3S-X3 外形寸法 56

形E32-DC200

E3S-X3 外形寸法 58



形E32-DC200B
形E32-DC200B4

E3S-X3 外形寸法 60

形E32-DC200E

E3S-X3 外形寸法 61

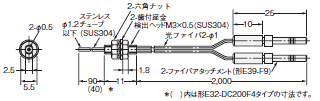

形E32-DC200F
形E32-DC200F4

E3S-X3 外形寸法 62

形E32-D11

E3S-X3 外形寸法 63

形E32-D21

E3S-X3 外形寸法 65

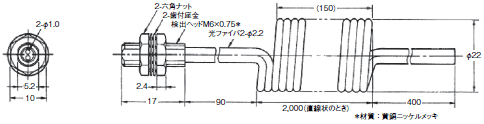

形E32-DC200C 【Free 不可】

E3S-X3 外形寸法 67

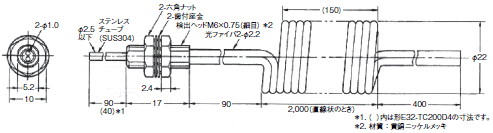

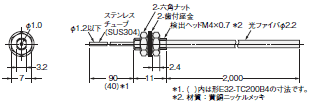

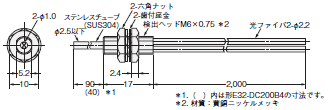

形E32-DC200D 【Free 不可】
形E32-DC200D4 【Free 不可】

E3S-X3 外形寸法 69

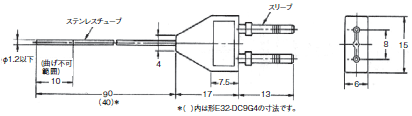

形E32-DC9G 【Free 不可】
形E32-DC9G4 【Free 不可】

E3S-X3 外形寸法 71

形E32-D33

E3S-X3 外形寸法 73

形E32-CC200

E3S-X3 外形寸法 75

注. 投光器側に挿入するファイバには白ラインが入っています。

形E32-D32

E3S-X3 外形寸法 78

注. 投光器側に挿入するファイバには白ラインが入っています。

形E32-D14L

E3S-X3 外形寸法 81

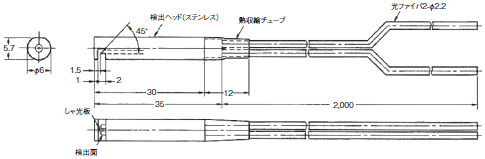

形E32-D24

E3S-X3 外形寸法 83

形E32-D12F

E3S-X3 外形寸法 85

形E32-D51

E3S-X3 外形寸法 87

注. 耐熱温度は150℃とする。ただし連続使用時は130℃とする。

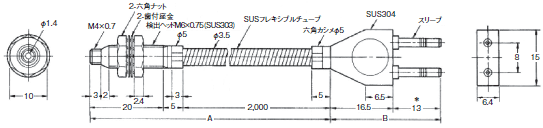

形E32-D61 【Free 不可】

E3S-X3 外形寸法 90

注. 耐熱温度はA部300℃、B部(本体挿入部)110℃とする。ただし、本体挿入部(*印部)はアンプの使用温度範囲内になるようにご使用ください。

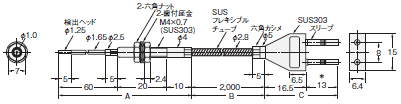

形E32-D73 【Free 不可】

E3S-X3 外形寸法 93

注. 耐熱温度はA部400℃、B部300℃、C部(本体挿入部)110℃とする。ただし、本体挿入部(*印部)は、アンプの使用温度範囲内になるようにご使用ください。

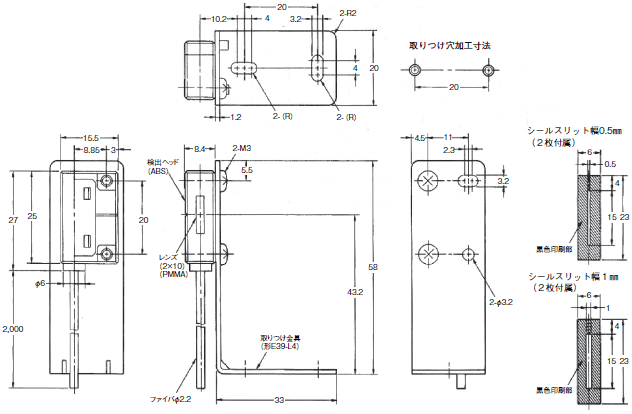

形E32-R21
(反射板の形E39-R3は1ヶ付属)

E3S-X3 外形寸法 96

形E32-R16
(反射板の形E39-R1は1ヶ付属)

E3S-X3 外形寸法 98



反射板(小型タイプ)
形E39-R3(形E32-R21に付属)

E3S-X3 外形寸法 100

反射板
形E39-R1(形E32-R16に付属)

E3S-X3 外形寸法 101



注. 投光器側に挿入するファイバには白ラインが入っています。

注. 投光器側に挿入するファイバには白ラインが入っています。

反射板

反射板(小型タイプ)
形E39-R3(形E32-R21に付属)

E3S-X3 外形寸法 106

反射板
形E39-R1(形E32-R16に付属)

E3S-X3 外形寸法 107



注. 取りつけ金具はついています。

アタッチメント(別売)

形E39-F1(レンズ・ユニット)

E3S-X3 外形寸法 110

形E39-F2(サイドビュー・ユニット)

E3S-X3 外形寸法 111



注. 2個で1組です。

注. 2個で1組です。



形E39-F3(レンズ付反射ユニット)

E3S-X3 外形寸法 116

形E39-F5(反射形サイドビュー)

E3S-X3 外形寸法 117



注. 形E32-TC200Aのみ取りつけ可能です。
  取りつけの際には付属のナットをすべてはずしてから形E39-F5に
  ねじ込んでください。(ストッパで止まるまでねじ込んでください)

形E39-F3A(反射形用レンズユニット)

E3S-X3 外形寸法 120

注. 形E32-D32用レンズユニットです。

保護スパイラルチューブ(別売)

形E39-F32A、-F32A5
形E39-F32B、-F32B5

E3S-X3 外形寸法 124

注1. 長さ(L)は形E39-F32A/-F32B:1,000、形E39-F32A5/-F32B5:500です。
 2. 形E39-F32B(5)は形E39-F32A(5)を2本セットにしています。

形E39-F32C、-F32C5

E3S-X3 外形寸法 127

注. 長さ(L)は形E39-F32C:1,000、形E39-F32C5:500です。

形E39-F32D、-F32D5

E3S-X3 外形寸法 130

注. 長さ(L)は形E39-F32D:1,000、形E39-F32D5:500です。

アクセサリ

形E39-F4(ファイバカッター)(付属)

E3S-X3 外形寸法 133

形E39-F9(細径ファイバ用アタッチメント)

E3S-X3 外形寸法 134

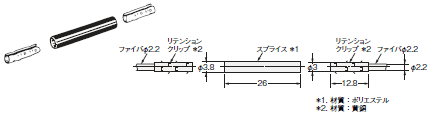

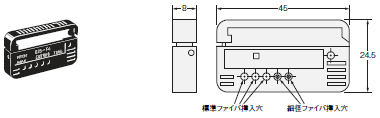

形E39-F10(ファイバ・コネクタ)(別売)

E3S-X3 外形寸法 136
