3Z4S-LTシリーズ

次世代LED照明システム

3Z4S-LTシリーズ

次世代LED照明 MG-Wave®と当社視覚センサとのコラボレーションにより、新たなソリューションの提供が可能に

一部商品を除き2015年9月受注終了。

※ Web特別価格提供品

(単位:mm)

ダイレクトリング照明

取付け穴位置:ケーブル取り出し位置基準で、45゜ズレ位置開始等配(穴系・深さ・配置数は図面に記載)
ケーブル長 標準 500mm

MDRL-C*10

3Z4S-LTシリーズ 外形寸法 3

MDRL-C*16

3Z4S-LTシリーズ 外形寸法 4

MDRL-CR28

3Z4S-LTシリーズ 外形寸法 5

MDRL-C*31

3Z4S-LTシリーズ 外形寸法 6

MDRL-C*35

3Z4S-LTシリーズ 外形寸法 7

MDRL-C*36

3Z4S-LTシリーズ 外形寸法 8

MDRL-C*50

3Z4S-LTシリーズ 外形寸法 9

MDRL-C*56

3Z4S-LTシリーズ 外形寸法 10

ローアングルリング照明

取付け穴位置:ケーブル取り出し位置基準で、45゜ズレ位置開始等配(穴系・深さ・配置数は図面に記載)
ケーブル長 標準 500mm

MLRL-C*25

3Z4S-LTシリーズ 外形寸法 12

MLRL-C*46

3Z4S-LTシリーズ 外形寸法 13

MLRL-C*48

3Z4S-LTシリーズ 外形寸法 14

MLRL-C*68

3Z4S-LTシリーズ 外形寸法 15

MLRL-C*100

3Z4S-LTシリーズ 外形寸法 16

同軸/擬似同軸落斜照明

ケーブル長 標準 500mm

MCEL-C*8

3Z4S-LTシリーズ 外形寸法 18

MSCL-C*24

3Z4S-LTシリーズ 外形寸法 19

MSCL-C*39

3Z4S-LTシリーズ 外形寸法 20

MSCL-C*56

3Z4S-LTシリーズ 外形寸法 21

MSCL-C*74

3Z4S-LTシリーズ 外形寸法 22

MSCL-C*105

3Z4S-LTシリーズ 外形寸法 23

無影照明

取付け穴位置
MSRL-C***、MSLL-C*109:ケーブル取り出し位置基準で、45℃ズレ位置開始等配(穴系・深さ・配置数は図面に記載)
ケーブル長 標準 500mm

MSRL-C*20

3Z4S-LTシリーズ 外形寸法 25

MSRL-C*33

3Z4S-LTシリーズ 外形寸法 26

MSRL-C*44

3Z4S-LTシリーズ 外形寸法 27

MSLL-C*109

3Z4S-LTシリーズ 外形寸法 28

MSQL-C*32

3Z4S-LTシリーズ 外形寸法 29

MSQL-C*48

3Z4S-LTシリーズ 外形寸法 30

バー・ライン

取付け穴位置:取り付け面センター配置
ケーブル長 標準 500mm

MBRL-C*5015

3Z4S-LTシリーズ 外形寸法 32

MBRL-C*7530

3Z4S-LTシリーズ 外形寸法 33

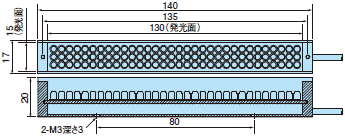

MBRL-C*13015

3Z4S-LTシリーズ 外形寸法 34

ドーム照明

ケーブル長 標準 500mm

MDML-C*50

3Z4S-LTシリーズ 外形寸法 36

ハイパワーLED照明

MCEP-C*8

3Z4S-LTシリーズ 外形寸法 38

ケーブル長 標準 500mm

先端ロッド取外し方法

3Z4S-LTシリーズ 外形寸法 39

IR照明

取付け穴位置:取り付け面センター配置
ケーブル長 標準 500mm

MBRL-CIR7530

3Z4S-LTシリーズ 外形寸法 41

直下式照明

ケーブル長 標準 500mm

MDBL-C*25

3Z4S-LTシリーズ 外形寸法 43

MDBL-C*70

3Z4S-LTシリーズ 外形寸法 44

MDBL-C*100

3Z4S-LTシリーズ 外形寸法 45

MDBL-C*180100

3Z4S-LTシリーズ 外形寸法 46

MDBC-C*100

3Z4S-LTシリーズ 外形寸法 47

MDBC-C*150

3Z4S-LTシリーズ 外形寸法 48

エッジ式照明

ケーブル長 標準 500mm

MEBL-C*25

3Z4S-LTシリーズ 外形寸法 50

MEBL-C*50

3Z4S-LTシリーズ 外形寸法 51

MEBL-C*7050

3Z4S-LTシリーズ 外形寸法 52

MEBL-C*10080

3Z4S-LTシリーズ 外形寸法 53

MEBL-C*145

3Z4S-LTシリーズ 外形寸法 54

角型斜光照明

ケーブル長 標準 500mm

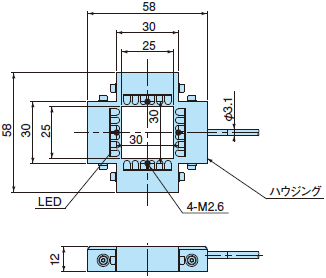

MDQL-C*58

3Z4S-LTシリーズ 外形寸法 56

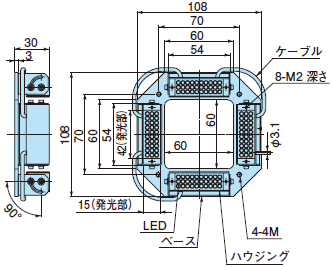

MDQL-C*108

3Z4S-LTシリーズ 外形寸法 57

LEDスポット投光器

MSPP-C*42

3Z4S-LTシリーズ 外形寸法 59

MSPP-C*74

3Z4S-LTシリーズ 外形寸法 60

平行光照明

MCBP-C*3430

3Z4S-LTシリーズ 外形寸法 62

MCEP/MSPPシリーズ専用 新型電源

NEW MLEPアナログシリーズ

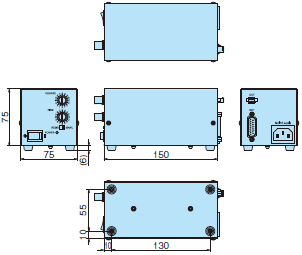

MLEP-A035W1LR/MLEP-A070W1LR

3Z4S-LTシリーズ 外形寸法 65

MLEP-A035W3LR/MLEP-A070W3LR

3Z4S-LTシリーズ 外形寸法 66

NEW MLEPデジタルシリーズ

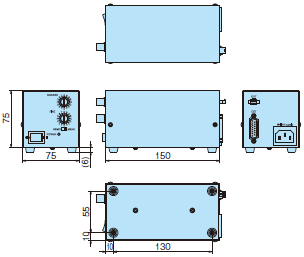

MLEP-A035W1LRD/MLEP-A070W1LRD

3Z4S-LTシリーズ 外形寸法 68

MLEP-A035W3LRD/MLEP-A070W3LRD

3Z4S-LTシリーズ 外形寸法 69

MG-Wave®シリーズ専用 新型電源

A080/230Wアナログシリーズ(TOTAL0.8A/2.3Aまで対応)

MLEK-A***W1LR

3Z4S-LTシリーズ 外形寸法 72

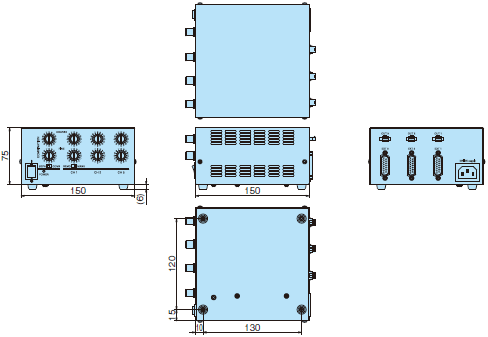

MLEK-A***W2LR

3Z4S-LTシリーズ 外形寸法 73

A080/230Wデジタルシリーズ(TOTAL0.8A/2.3Aまで対応)

MLEK-A***W1LRD

3Z4S-LTシリーズ 外形寸法 75

MLEK-A***W2LRD

3Z4S-LTシリーズ 外形寸法 76

マルチチャンネルシリーズ

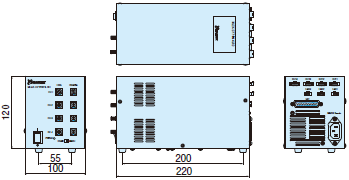

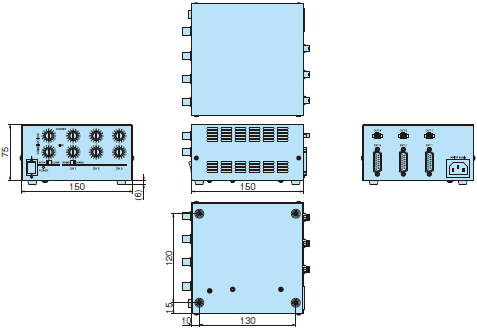

MLEK-D770W4LRD

3Z4S-LTシリーズ 外形寸法 78

オプション品

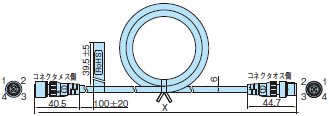

M-RCB4**L ※ストレート接続

3Z4S-LTシリーズ 外形寸法 80

M-RCB3**L ※ストレート接続

3Z4S-LTシリーズ 外形寸法 81

M-XS4**C

3Z4S-LTシリーズ 外形寸法 82

M-RCB301XS

3Z4S-LTシリーズ 外形寸法 83

M-RCB0**L ※ストレート接続

3Z4S-LTシリーズ 外形寸法 84
