2022/02 受注終了

NS5, NS8, NS10, NS12, NS15, NSH5-V2

プログラマブルターミナル NSシリーズ

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

システム構成図

NS5/NS8/NS10/NS12/NS15

NS5, NS8, NS10, NS12, NS15, NSH5-V2 システム構成 2

*1. バーコードリーダ(形V520-RH21-6)は、2016年8月末で生産終了いたしました。
*2. 無線(形WE70)は、2020年6月末受注終了品です。

拡張バスインタフェース

NS5, NS8, NS10, NS12, NS15, NSH5-V2 システム構成 3

ビデオ入力ユニット、RGBビデオ入力ユニットが使用できない機種があります。

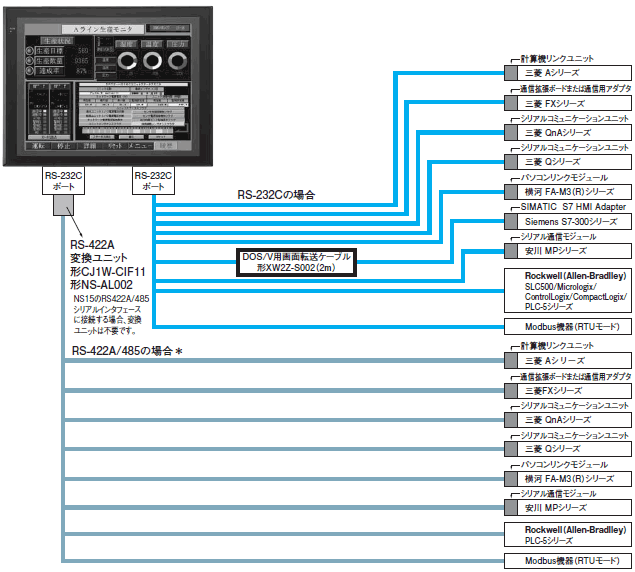

マルチベンダー

NS5, NS8, NS10, NS12, NS15, NSH5-V2 システム構成 4

*RS-422AまたはRS-485での接続可否は、接続機器によって異なります。
詳細については、「 接続可能機器一覧のマルチベンダ接続」および「NSシリーズホスト接続マニュアル( マルチベンダ編)」(Man.No.:SBSA-526)をご覧ください。

NSH5(ハンディタイプ)

NS5, NS8, NS10, NS12, NS15, NSH5-V2 システム構成 5

*NSH5を脱着BOXから脱着する場合は、必ず脱着BOXの電源キーをOFFにしてから脱着してください。
