(単位:mm)

カプリング外形寸法

E69-□ 外形寸法 2

フランジ外形寸法

形E69-FBA

E69-□ 外形寸法 4

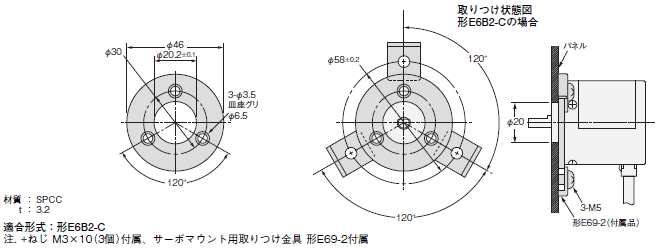

形E69-FCA

E69-□ 外形寸法 5

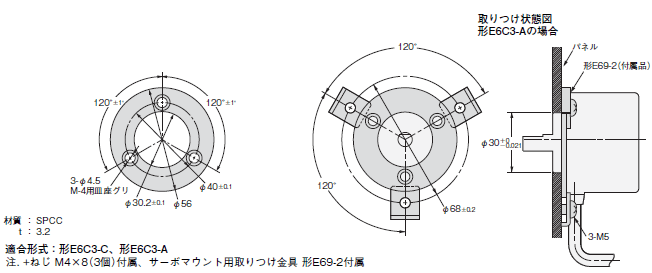

形E69-FCA03

E69-□ 外形寸法 7

形E69-FBA02

E69-□ 外形寸法 9

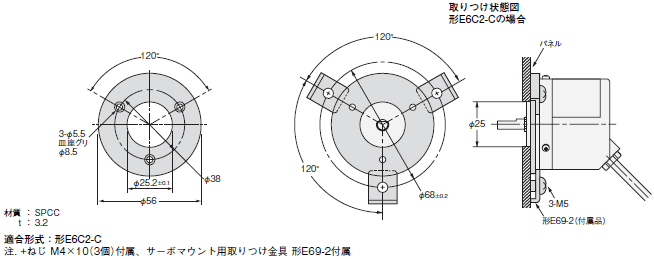

形E69-FCA02

E69-□ 外形寸法 11

形E69-FCA04

E69-□ 外形寸法 13

サーボマウント用取りつけ金具外形寸法

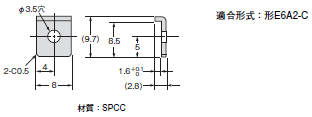

形E69-1(3個1セット)

E69-□ 外形寸法 15

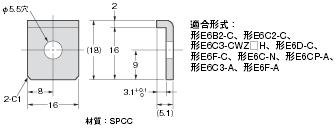

形E69-2(3個1セット)

E69-□ 外形寸法 16
