※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

機種一覧

形状
長方形 正方形 丸形
はんだづけ端子
1101_lu_1_1
形A16□-J
シリーズ
1101_lu_1_2
形A16□-A
シリーズ
1101_lu_1_3
形A16□-T
シリーズ
プリント基板端子
1101_lu_1_4
形A16□-J
シリーズ
1101_lu_1_5
形A16□-A
シリーズ
1101_lu_1_6
形A16□-T
シリーズ
減圧照光
はんだづけ端子
1101_lu_1_7
形A16□-J
シリーズ
1101_lu_1_8
形A16□-A
シリーズ
1101_lu_1_9
形A16□-T
シリーズ
クイックコネクタ
1101_lu_1_10
形A16□-J
シリーズ
1101_lu_1_11
形A16□-A
シリーズ
1101_lu_1_12
形A16□-T
シリーズ

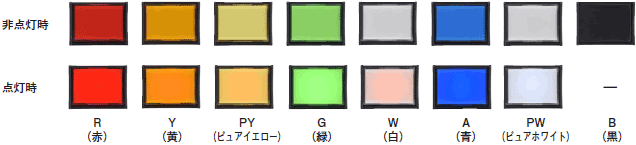

ボタン色一覧

非点灯時、点灯時のボタン色を示していますが、参考扱いとしてください。
実際の色合いと異なる場合があります。

A16 種類/価格 2

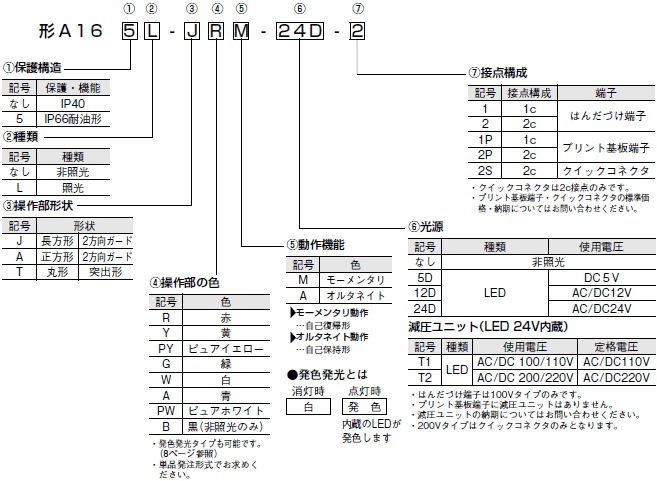

形式構成

形式基準

操作部・白熱球/LED(照光タイプのみ)・ケース部・スイッチ部をセットした場合の形式です。

A16 種類/価格 4

種類/標準価格

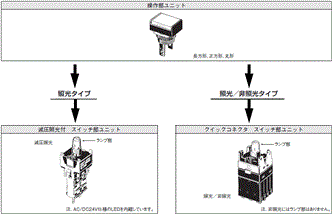

セット組み合わせ形式

操作部・白熱球/LED(照光タイプのみ)・ケース部・スイッチ部をセットにしてお届けします。

はんだづけ端子

A16 種類/価格 8

項目 モーメンタリ動作
(自己復帰形)
標準
価格
(¥)
オルタネイト動作
(自己保持形)
標準
価格
(¥)
操作部の
色記号(色)*1


照光
方法
使用
電圧
1c LED
トランス
なし
DC5V 形A16L-J①M-5D-1 1,060 形A16L-J①A-5D-1 1,160 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) A(青)*3
W(白)
PW(ピュアホワイト)*3
AC/
DC12V
形A16L-J①M-12D-1 形A16L-J①A-12D-1
AC/
DC24V
形A16L-J①M-24D-1 形A16L-J①A-24D-1
白熱
ランプ
AC/
DC5V
形A16L-J①M-5-1 840 形A16L-J①A-5-1 940 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青) B(黒)*2
AC/
DC12V
形A16L-J①M-12-1 850 形A16L-J①A-12-1 950
AC/
DC24V
形A16L-J①M-24-1 920 形A16L-J①A-24-1 1,020
非照光 形A16-J①M-1 740 形A16-J①A-1 840
2c LED
トランス
なし
DC5V 形A16L-J①M-5D-2 1,210 形A16L-J①A-5D-2 1,310 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) A(青)*3
W(白)
PW(ピュアホワイト)*3
AC/
DC12V
形A16L-J①M-12D-2 形A16L-J①A-12D-2
AC/
DC24V
形A16L-J①M-24D-2 形A16L-J①A-24D-2
白熱
ランプ
AC/
DC5V
形A16L-J①M-5-2 990 形A16L-J①A-5-2 1,090 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青) B(黒)*2
AC/
DC12V
形A16L-J①M-12-2 1,000 形A16L-J①A-12-2 1,100
AC/
DC24V
形A16L-J①M-24-2 1,070 形A16L-J①A-24-2 1,170
非照光 形A16-J①M-2 890 形A16-J①A-2 990

*1. 形式①の部分に操作部の色を示す記号が入ります。

*2. B(黒)は非照光のみです。

*3. 青、ピュアホワイトLEDタイプの標準価格・納期についてはお問い合わせください。

A16 種類/価格 10

項目 モーメンタリ動作
(自己復帰形)
標準
価格
(¥)
オルタネイト動作
(自己保持形)
標準
価格
(¥)
操作部の
色記号(色) *1


照光
方法
使用
電圧
1c LED
トランス
なし
DC5V 形A165L-J①M-5D-1 1,140 形A165L-J①A-5D-1 1,210 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) A(青)*3
W(白)
PW(ピュアホワイト)*3
AC/
DC12V
形A165L-J①M-12D-1 形A165L-J①A-12D-1
AC/
DC24V
形A165L-J①M-24D-1 形A165L-J①A-24D-1
白熱
ランプ
AC/
DC5V
形A165L-J①M-5-1 920 形A165L-J①A-5-1 990 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青) B(黒)*2
AC/
DC12V
形A165L-J①M-12-1 930 形A165L-J①A-12-1 1,000
AC/
DC24V
形A165L-J①M-24-1 1,000 形A165L-J①A-24-1 1,070
非照光 形A165-J①M-1 820 形A165-J①A-1 890
2c LED
トランス
なし
DC5V 形A165L-J①M-5D-2 1,290 形A165L-J①A-5D-2 1,360 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) A(青)*3
W(白)
PW(ピュアホワイト)*3
AC/
DC12V
形A165L-J①M-12D-2 形A165L-J①A-12D-2
AC/
DC24V
形A165L-J①M-24D-2 形A165L-J①A-24D-2
白熱
ランプ
AC/
DC5V
形A165L-J①M-5-2 1,070 形A165L-J①A-5-2 1,140 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青) B(黒)*2
R(赤) Y(黄)
AC/
DC12V
形A165L-J①M-12-2 1,080 形A165L-J①A-12-2 1,150
AC/
DC24V
形A165L-J①M-24-2 1,150 形A165L-J①A-24-2 1,220
非照光 形A165-J①M-2 970 形A165-J①A-2 1,040

*1. 形式①の部分に操作部の色を示す記号が入ります。

*2. B(黒)は非照光のみです。

*3. 青、ピュアホワイトLEDタイプの標準価格・納期についてはお問い合わせください。

A16 種類/価格 12

項目 モーメンタリ動作
(自己復帰形)
標準
価格
(¥)
オルタネイト動作
(自己保持形)
標準
価格
(¥)
操作部の色
記号(色) *1


照光
方法
使用
電圧
1c LED
トランス
なし
DC5V 形A16L-A①M-5D-1 1,060 形A16L-A①A-5D-1 1,160 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) A(青)*3
W(白)
PW(ピュアホワイト)*3
AC/
DC12V
形A16L-A①M-12D-1 形A16L-A①A-12D-1
AC/
DC24V
形A16L-A①M-24D-1 形A16L-A①A-24D-1
白熱
ランプ
AC/
DC5V
形A16L-A①M-5-1 840 形A16L-A①A-5-1 940 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青) B(黒)*2
AC/
DC12V
形A16L-A①M-12-1 850 形A16L-A①A-12-1 950
AC/
DC24V
形A16L-A①M-24-1 920 形A16L-A①A-24-1 1,020
非照光 形A16-A①M-1 740 形A16-A①A-1 840
2c LED
トランス
なし
DC5V 形A16L-A①M-5D-2 1,210 形A16L-A①A-5D-2 1,310 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) A(青)*3
W(白)
PW(ピュアホワイト)*3
AC/
DC12V
形A16L-A①M-12D-2 形A16L-A①A-12D-2
AC/
DC24V
形A16L-A①M-24D-2 形A16L-A①A-24D-2
白熱
ランプ
AC/
DC5V
形A16L-A①M-5-2 990 形A16L-A①A-5-2 1,090 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青) B(黒)*2
AC/
DC12V
形A16L-A①M-12-2 1,000 形A16L-A①A-12-2 1,100
AC/
DC24V
形A16L-A①M-24-2 1,070 形A16L-A①A-24-2 1,170
非照光 形A16-A①M-2 890 形A16-A①A-2 990

*1. 形式①の部分に操作部の色を示す記号が入ります。

*2. B(黒)は非照光のみです。

*3. 青、ピュアホワイトLEDタイプの標準価格・納期についてはお問い合わせください。

A16 種類/価格 14

項目 モーメンタリ動作
(自己復帰形)
標準
価格
(¥)
オルタネイト動作
(自己保持形)
標準
価格
(¥)
操作部の色
記号(色)*1


照光
方法
使用
電圧
1c LED
トランス
なし
DC5V 形A165L-A①M-5D-1 1,140 形A165L-A①A-5D-1 1,210 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) A(青)*3
W(白)
PW(ピュアホワイト)*3
AC/
DC12V
形A165L-A①M-12D-1 形A165L-A①A-12D-1
AC/
DC24V
形A165L-A①M-24D-1 形A165L-A①A-24D-1
白熱
ランプ
AC/
DC5V
形A165L-A①M-5-1 920 形A165L-A①A-5-1 990 R(赤 )Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青) B(黒)*2
AC/
DC12V
形A165L-A①M-12-1 930 形A165L-A①A-12-1 1,000
AC/
DC24V
形A165L-A①M-24-1 1,000 形A165L-A①A-24-1 1,070
非照光 形A165-A①M-1 820 形A165-A①A-1 890
2c LED
トランス
なし
DC5V 形A165L-A①M-5D-2 1,290 形A165L-A①A-5D-2 1,360 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) A(青)*3
W(白)
PW(ピュアホワイト)*3
AC/
DC12V
形A165L-A①M-12D-2 形A165L-A①A-12D-2
AC/
DC24V
形A165L-A①M-24D-2 形A165L-A①A-24D-2
白熱
ランプ
AC/
DC5V
形A165L-A①M-5-2 1,070 形A165L-A①A-5-2 1,140 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青) B(黒)*2
AC/
DC12V
形A165L-A①M-12-2 1,080 形A165L-A①A-12-2 1,150
AC/
DC24V
形A165L-A①M-24-2 1,150 形A165L-A①A-24-2 1,220
非照光 形A165-A①M-2 970 形A165-A①A-2 1,040

*1. 形式①の部分に操作部の色を示す記号が入ります。

*2. B(黒)は非照光のみです。

*3. 青、ピュアホワイトLEDタイプの標準価格・納期についてはお問い合わせください。

A16 種類/価格 16

項目 モーメンタリ動作
(自己復帰形)
標準
価格
(¥)
オルタネイト動作
(自己保持形)
標準
価格
(¥)
操作部の色
記号(色)*1


照光
方法
使用
電圧
1c LED
トランス
なし
DC5V 形A16L-T①M-5D-1 1,060 形A16L-T①A-5D-1 1,160 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) A(青)*3
W(白)
PW(ピュアホワイト)*3
AC/
DC12V
形A16L-T①M-12D-1 形A16L-T①A-12D-1
AC/
DC24V
形A16L-T①M-24D-1 形A16L-T①A-24D-1
白熱
ランプ
AC/
DC5V
形A16L-T①M-5-1 840 形A16L-T①A-5-1 940 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青) B(黒)*2
AC/
DC12V
形A16L-T①M-12-1 850 形A16L-T①A-12-1 950
AC/
DC24V
形A16L-T①M-24-1 920 形A16L-T①A-24-1 1,020
非照光 形A16-T①M-1 740 形A16-T①A-1 840
2c LED
トランス
なし
DC5V 形A16L-T①M-5D-2 1,210 形A16L-T①A-5D-2 1,310 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) A(青)*3
W(白)
PW(ピュアホワイト)*3
AC/
DC12V
形A16L-T①M-12D-2 形A16L-T①A-12D-2
AC/
DC24V
形A16L-T①M-24D-2 形A16L-T①A-24D-2
白熱
ランプ
AC/
DC5V
形A16L-T①M-5-2 990 形A16L-T①A-5-2 1,090 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青) B(黒)*2
AC/
DC12V
形A16L-T①M-12-2 1,000 形A16L-T①A-12-2 1,100
AC/
DC24V
形A16L-T①M-24-2 1,070 形A16L-T①A-24-2 1,170
非照光 形A16-T①M-2 890 形A16-T①A-2 990

*1. 形式①の部分に操作部の色を示す記号が入ります。

*2. B(黒)は非照光のみです。

*3. 青、ピュアホワイトLEDタイプの標準価格・納期についてはお問い合わせください。

A16 種類/価格 18

項目 モーメンタリ動作
(自己復帰形)
標準
価格
(¥)
オルタネイト動作
(自己保持形)
標準
価格
(¥)
操作部の色
記号(色)*1


照光
方法
使用
電圧
1c LED
トランス
なし
DC5V 形A165L-T①M-5D-1 1,140 形A165L-T①A-5D-1 1,210 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) A(青)*3
W(白)
PW(ピュアホワイト)*3
AC/
DC12V
形A165L-T①M-12D-1 形A165L-T①A-12D-1
AC/
DC24V
形A165L-T①M-24D-1 形A165L-T①A-24D-1
白熱
ランプ
AC/
DC5V
形A165L-T①M-5-1 920 形A165L-T①A-5-1 990 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青) B(黒)*2
AC/
DC12V
形A165L-T①M-12-1 930 形A165L-T①A-12-1 1,000
AC/
DC24V
形A165L-T①M-24-1 1,000 形A165L-T①A-24-1 1,070
非照光 形A165-T①M-1 820 形A165-T①A-1 890
2c LED
トランス
なし
DC5V 形A165L-T①M-5D-2 1,290 形A165L-T①A-5D-2 1,360 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) A(青)*3
W(白)
PW(ピュアホワイト)*3
AC/
DC12V
形A165L-T①M-12D-2 形A165L-T①A-12D-2
AC/
DC24V
形A165L-T①M-24D-2 形A165L-T①A-24D-2
白熱
ランプ
AC/
DC5V
形A165L-T①M-5-2 1,070 形A165L-T①A-5-2 1,140 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青) B(黒)*2
AC/
DC12V
形A165L-T①M-12-2 1,080 形A165L-T①A-12-2 1,150
AC/
DC24V
形A165L-T①M-24-2 1,150 形A165L-T①A-24-2 1,220
非照光 形A165-T①M-2 970 形A165-T①A-2 1,040

*1. 形式①の部分に操作部の色を示す記号が入ります。

*2. B(黒)は非照光のみです。

*3. 青、ピュアホワイトLEDタイプの標準価格・納期についてはお問い合わせください。

セット組み合わせ形式

操作部・LED・ケース部・スイッチ部をセットにしてお届けします。

減圧照光はんだづけ端子

A16 種類/価格 22

注. 定格電圧AC/DC200~220V(T2タイプ)はクイックコネクタにあります。

項目 モーメンタリ動作
(自己復帰形)
オルタネイト動作
(自己保持形)
操作部の色
記号(色)*1


照光方法 使用電圧 セット形式 標準
価格
(¥)
セット形式 標準
価格
(¥)
1c LED(減圧照
光機能内蔵)
AC/DC
100/110V
形A16L-□①M-T1-1 2,120 形A16L-□①A-T1-1 2,220 R(赤)Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青)*2
PW(ピュアホワイト)*2
2c AC/DC
100/110V
形A16L-□①M-T1-2 2,270 形A16L-□①A-T1-2 2,370

*1. 形式□には操作部形状:J(長方形)・A(正方形)・T(丸形)を示す記号が、①には操作部色を示す記号が入ります。

*2. A(青)、PW(ピュアホワイト)の標準価格・納期についてはお問い合わせください。

A16 種類/価格 25

項目 モーメンタリ動作
(自己復帰形)
オルタネイト動作
(自己保持形)
操作部の色
記号(色)*1


照光方法 使用電圧 セット形式 標準
価格
(¥)
セット形式 標準
価格
(¥)
1c LED(減圧照
光機能内蔵)
AC/DC
100/110V
形A165L-□①M-T1-1 2,200 形A165L-□①A-T1-1 2,270 R(赤) Y(黄)
PY(ピュアイエロー)
G(緑) W(白)
A(青)*2
PW(ピュアホワイト)*2
2c AC/DC
100/110V
形A165L-□①M-T1-2 2,350 形A165L-□①A-T1-2 2,420

*1. 形式□には操作部形状:J(長方形)・A(正方形)・T(丸形)を示す記号が、①には操作部色を示す記号が入ります。

*2. A(青)、PW(ピュアホワイト)の標準価格・納期についてはお問い合わせください。

クイックコネクタ

A16 種類/価格 28

項目 モーメンタリ動作
(自己復帰形)
オルタネイト動作
(自己保持形)
操作部の色
記号(色)*1


照光方法 使用
電圧
セット形式 標準
価格
(¥)
セット形式 標準
価格
(¥)
2c LED DC5V 形A16L-□①M-5D-2S 2,070 形A16L-□①A-5D-2S 2,170 R(赤)
Y(黄)
PY(ピュアイエロー)
G(緑)
W(白)
A(青)*3
PW(ピュアホワイト)*3
B(黒)*2
AC/
DC12V
形A16L-□①M-12D-2S 2,070 形A16L-□①A-12D-2S 2,170
AC/
DC24V
形A16L-□①M-24D-2S 2,070 形A16L-□①A-24D-2S 2,170
LED
(減圧照光
機能内蔵)
AC/DC
100~
110V
形A16L-□①M-T1-2S 2,620 形A16L-□①A-T1-2S 2,720
AC/DC
200~
220V
形A16L-□①M-T2-2S 3,020 形A16L-□①A-T2-2S 3,120
非照光 形A16-□①M-2S 1,750 形A16-□①A-2S 1,850

*1. 形式□には操作部形状:J(長方形)・A(正方形)・T(丸形)を示す記号が、①には操作部色を示す記号が入ります。

*2. B(黒)は非照光のみです。

*3. A(青)、PW(ピュアホワイト)の標準価格・納期についてはお問い合わせください。

A16 種類/価格 30

項目 モーメンタリ動作
(自己復帰形)
オルタネイト動作
(自己保持形)
操作部の色
記号(色)*1


照光方法 使用
電圧
セット形式 標準
価格
(¥)
セット形式 標準
価格
(¥)
2c LED DC5V 形A165L-□①M-5D-2S 2,150 形A165L-□①A-5D-2S 2,220 R(赤)
Y(黄)
PY(ピュアイエロー)
G(緑)
W(白)
A(青)*3
PW(ピュアホワイト)*3
B(黒)*2
AC/
DC12V
形A165L-□①M-12D-2S 2,150 形A165L-□①A-12D-2S 2,220
AC/
DC24V
形A165L-□①M-24D-2S 2,150 形A165L-□①A-24D-2S 2,220
LED
(減圧照光
機能内蔵)
AC/DC
100~
110V
形A165L-□①M-T1-2S 2,700 形A165L-□①A-T1-2S 2,770
AC/DC
200~
220V
形A165L-□①M-T2-2S 3,100 形A165L-□①A-T2-2S 3,170
非照光 形A165-□①M-2S 1,830 形A165-□①A-2S 1,900

*1. 形式□には操作部形状:J(長方形)・A(正方形)・T(丸形)を示す記号が、①には操作部色を示す記号が入ります。

*2. B(黒)は非照光のみです。

*3. A(青)、PW(ピュアホワイト)の標準価格・納期についてはお問い合わせください。

セット組み合わせ形式

操作部・LED(照光タイプのみ)・ケース部・スイッチ部をセットにしてお届けします。

プリント基板端子タイプ

A16 種類/価格 34

項目 モーメンタリ動作(自己復帰形) 操作部の色
記号(色)*1
出力数 照光方法 使用電圧
1c LED DC5V 形A16L-□①M-5D-1P R(赤)
Y(黄)
PY(ピュアイエロー)
G(緑)
A(青)*3
W(白)
B(黒)*2
AC/DC12V 形A16L-□①M-12D-1P
AC/DC24V 形A16L-□①M-24D-1P
非照光 形A16-□①M-1P
2c LED DC5V 形A16L-□①M-5D-2P
AC/DC12V 形A16L-□①M-12D-2P
AC/DC24V 形A16L-□①M-24D-2P
非照光 形A16-□①M-2P

注. セレクタスイッチ、キーセレクタスイッチについては別途お問い合わせください。

*1. 形式□には操作部形状:J(長方形)・A(正方形)・T(丸形)を示す記号が、①には操作部の色を示す記号が入ります。

*2. B(黒)は非照光のみです。

*3. A(青)LEDの標準価格・納期についてはお問い合わせください。

A16 種類/価格 36

項目 モーメンタリ動作(自己復帰形) 操作部の色
記号(色)*1
出力数 照光方法 使用電圧
1c LED DC5V 形A165L-□①M-5D-1P R(赤)
Y(黄)
PY(ピュアイエロー)
G(緑)
A(青)*3
W(白)
B(黒)*2
AC/DC12V 形A165L-□①M-12D-1P
AC/DC24V 形A165L-□①M-24D-1P
非照光 形A165-□①M-1P
2c LED DC5V 形A165L-□①M-5D-2P
AC/DC12V 形A165L-□①M-12D-2P
AC/DC24V 形A165L-□①M-24D-2P
非照光 形A165-□①M-2P

注. セレクタスイッチ、キーセレクタスイッチについては別途お問い合わせください。

*1. 形式□には操作部形状:J(長方形)・A(正方形)・T(丸形)を示す記号が、①には操作部の色を示す記号が入ります。

*2. B(黒)は非照光のみです。

*3. A(青)LEDの標準価格・納期についてはお問い合わせください。

LED照光タイプの有色発光と発色発光について

【有色発光】とは照光部表面の色が、LED点灯時、消灯時とも同じ色のことをいいます。

例)発光色が赤の場合

A16 種類/価格 39

【発色発光】とは照光部表面の色が、LED消灯時は白色で、点灯時はLEDランプの発光色を発光することをいいます。

例)発光色が赤の場合

A16 種類/価格 40

ご発注方法…発色発光にするためには操作部・ケース部・ランプ部・スイッチ部をそれぞれ下記の単品形式にてご注文ください。

点灯時の
発光色
操作部 ケース部 ランプ部(LED) スイッチ部
IP40
形A16L-□W
IP66
形A165L-□W
□には下記の記号を
指定してください。
J:長方形
A:正方形
T:丸形
IP40
・モーメンタリ:形A16-C□M
・オルタネイト:形A16-C□A
IP66
・モーメンタリ:形A165-C□M
・オルタネイト:形A165-C□A
□には下記の記号を指定して
ください。
J:長方形(2方向ガード)
A:正方形(2方向ガード)
T:丸形(突形)
形A16-□DSR □には下記の記号
を指定してください。
5 :DC5V用
12:AC/DC12V用
24:AC/DC24V用
カタログを参照
してください。
任意のスイッチ
が取りつけら
れます。
形A16-□DSY
形A16-□DSG
形A16-□DA

単品形式

操作部・ランプ部・ケース部・スイッチ部を別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。また、メンテパーツ品としての在庫管理にもご利用ください。

A16 種類/価格 43

ユニット形式

操作部ユニット(操作部、ケース部)とスイッチ部ユニット(ランプ部、スイッチ部)でお選びいただけます。

A16 種類/価格 44

ユニット形式

操作部とケース部を組み合わせてお届けします。

操作部ユニット

形状 分類 形式 標準価格(¥)
1101_lu_15_1 IP40 モーメンタリ 長方形(2方向ガード) 形A16-J□M 350
正方形(2方向ガード) 形A16-A□M
丸形(突形) 形A16-T□M
オルタネイト 長方形(2方向ガード) 形A16-J□A 450
正方形(2方向ガード) 形A16-A□A
丸形(突形) 形A16-T□A
IP66耐油形 モーメンタリ 長方形(2方向ガード) 形A165-J□M 430
正方形(2方向ガード) 形A165-A□M
丸形(突形) 形A165-T□M
オルタネイト 長方形(2方向ガード) 形A165-J□A 500
正方形(2方向ガード) 形A165-A□A
丸形(突形) 形A165-T□A

□の中に下記記号が入ります。

記号 備考
R LED・白熱・非照光共用
Y
PY ピュアイエロー
A
W 白*
GY LED専用
G 白熱・非照光共用
B 非照光専用

*LEDの発光色が白またはピュアホワイトの場合に使用します。

ユニット形式

スイッチ部とランプ部を組み合わせてお届けします。

スイッチ部ユニット(白熱ランプ)

形状 分類 形式 標準価格(¥)
1101_lu_17_1
一般負荷
微小負荷共用
はんだづけ端子 1c 形A16L-②-1
2c 形A16L-②-2

*標準価格はお問い合わせください。

スイッチ部ユニット(LED)

形状 分類 形式 標準価格(¥)
1101_lu_18_1
一般負荷
微小負荷共用
はんだづけ端子 1c 形A16L-①-②-1 710
2c 形A16L-①-②-2 860
プリント基板端子 1c 形A16L-①-②-1P
2c 形A16L-①-②-2P

*標準価格はお問い合わせください。

減圧照光付スイッチ部ユニット(はんだづけ端子)

形状 分類 使用電圧 形式 標準価格(¥)
1101_lu_19_1
一般負荷
微小負荷共用
1c AC/DC100/110V 形A16L-①-T1-1
2c AC/DC100/110V 形A16L-①-T1

注. AC/DC24V仕様のLEDを内蔵しています。

*標準価格・納期についてはお問い合わせください。

クイック・コネクタスイッチ部ユニット

形状 分類 形式 標準価格(¥)
1101_lu_20_1
一般負荷
微小負荷共用
2c 非照光 形A16-2S
照光 減圧照光機能なし 形A16L-□①-□②-2S
減圧照光
機能あり 注.
AC/DC100/110V 形A16L-□①-T1-2S
AC/DC200/220V 形A16L-□①-T2-2S

注. 100Vタイプおよび200VタイプともAC/DC24V仕様のLEDを内蔵しています。

*標準価格・納期についてはお問い合わせください。

①②の中に下記記号が入ります。

記号
R
Y
G
W
A 青 *

記号 種類 使用電圧
5 白熱ランプ AC/DC5V
12 AC/DC12V
24 AC/DC24V
5D LED DC5V
12D AC/DC12V
24D AC/DC24V

注. 操作部がPY(ピュアイエロー)の場合、スイッチ部ユニット(LED)は、W(白)をご使用ください。

*青(A)の標準価格はお問い合わせください。

単品形式

操作部・ランプ部・ケース部・スイッチ部を別々にご注文できます。セット組み合わせ発注形式では揃わない機種を組み合わせてご使用ください。また、メンテパーツ品としての在庫管理にもご利用ください。

操作部

LED用

シール性 IP40
形状 長方形
1101_lu_23_1
正方形
1101_lu_23_2
丸形
1101_lu_23_3
標準価格(¥)
操作部の色
形A16L-JR 形A16L-AR 形A16L-TR 180
形A16L-JY 形A16L-AY 形A16L-TY
ピュアイエロー 形A16L-JPY 形A16L-APY 形A16L-TPY
形A16L-JGY 形A16L-AGY 形A16L-TGY
白* 形A16L-JW 形A16L-AW 形A16L-TW
形A16L-JA 形A16L-AA 形A16L-TA

シール性 IP66耐油形
形状 長方形
1101_lu_23_4
正方形
1101_lu_23_5
丸形
1101_lu_23_6
標準価格(¥)
操作部の色
形A165L-JR 形A165L-AR 形A165L-TR 200
形A165L-JY 形A165L-AY 形A165L-TY
ピュアイエロー 形A165L-JPY 形A165L-APY 形A165L-TPY
形A165L-JGY 形A165L-AGY 形A165L-TGY
白* 形A165L-JW 形A165L-AW 形A165L-TW
形A165L-JA 形A165L-AA 形A165L-TA

*LEDの発光色が白またはピュアホワイトの場合に使用します。

白熱ランプ用(緑以外はLED用と共用です)

シール性 IP40
形状 長方形
1101_lu_24_1
正方形
1101_lu_24_2
丸形
1101_lu_24_3
標準価格(¥)
操作部の色
形A16L-JR 形A16L-AR 形A16L-TR 180
形A16L-JY 形A16L-AY 形A16L-TY
ピュアイエロー 形A16L-JPY 形A16L-APY 形A16L-TPY
形A16L-JG 形A16L-AG 形A16L-TG
形A16L-JW 形A16L-AW 形A16L-TW
形A16L-JA 形A16L-AA 形A16L-TA

シール性 IP66耐油形
形状 長方形
1101_lu_24_4
正方形
1101_lu_24_5
丸形
1101_lu_24_6
標準価格(¥)
操作部の色
形A165L-JR 形A165L-AR 形A165L-TR 200
形A165L-JY 形A165L-AY 形A165L-TY
ピュアイエロー 形A165L-JPY 形A165L-APY 形A165L-TPY
形A165L-JG 形A165L-AG 形A165L-TG
形A165L-JW 形A165L-AW 形A165L-TW
形A165L-JA 形A165L-AA 形A165L-TA

非照光タイプ用(白熱ランプ用と共用です。)

シール性 IP40
形状 長方形
1101_lu_25_1
正方形
1101_lu_25_2
丸形
1101_lu_25_3
標準価格(¥)
操作部の色
形A16L-JR 形A16L-AR 形A16L-TR 180
形A16L-JY 形A16L-AY 形A16L-TY
ピュアイエロー 形A16L-JPY 形A16L-APY 形A16L-TPY
形A16L-JG 形A16L-AG 形A16L-TG
形A16L-JW 形A16L-AW 形A16L-TW
形A16L-JA 形A16L-AA 形A16L-TA
形A16L-JB 形A16L-AB 形A16L-TB

シール性 IP66耐油形
形状 長方形
1101_lu_25_4
正方形
1101_lu_25_5
丸形
1101_lu_25_6
標準価格(¥)
操作部の色
形A165L-JR 形A165L-AR 形A165L-TR 200
形A165L-JY 形A165L-AY 形A165L-TY
ピュアイエロー 形A165L-JPY 形A165L-APY 形A165L-TPY
形A165L-JG 形A165L-AG 形A165L-TG
形A165L-JW 形A165L-AW 形A165L-TW
形A165L-JA 形A165L-AA 形A165L-TA
形A165L-JB 形A165L-AB 形A165L-TB

ランプ部

LED

使用電圧 高輝度
1101_lu_26_1
発光色 DC5V AC/DC12V AC/DC24V 標準価格(¥)
形A16-5DSR 形A16-12DSR 形A16-24DSR 320
形A16-5DSY 形A16-12DSY 形A16-24DSY
形A16-5DSG 形A16-12DSG 形A16-24DSG
白 * 形A16-5DSW 形A16-12DSW 形A16-24DSW
形A16-5DA 形A16-12DA 形A16-24DA 700
ピュアホワイト 形A16-5DPW 形A16-12DPW 形A16-24DPW

注1. 一般輝度のLEDランプをご使用される場合は形A3Cに使用しているランプをご選定ください。

  2. 減圧照光で使用する場合、形A16-24D□をご使用ください。AC/DC24V仕様以外のLEDランプはご使用できません。

*操作部の色が白色またはピュアイエローの場合に使用します。

白熱ランプ

形状 使用電圧 形式 標準価格 (¥)
1101_lu_27_1
AC/DC5V 形A16-5 100
AC/DC12V 形A16-12 110
AC/DC24V 形A16-24 180

ケース部

形状 分類 形式 標準価格(¥)
1101_lu_28_1 IP40 モーメンタリ 長方形(2方向ガード) 形A16-CJM 170
正方形(2方向ガード) 形A16-CAM
丸形(突形) 形A16-CTM
オルタネイト 長方形(2方向ガード) 形A16-CJA 270
正方形(2方向ガード) 形A16-CAA
丸形(突形) 形A16-CTA
IP66耐油形 モーメンタリ 長方形(2方向ガード) 形A165-CJM 230
正方形(2方向ガード) 形A165-CAM
丸形(突形) 形A165-CTM
オルタネイト 長方形(2方向ガード) 形A165-CJA 300
正方形(2方向ガード) 形A165-CAA
丸形(突形) 形A165-CTA

スイッチ部

形状 分類 形式 標準価格(¥)
はんだづけ端子
1101_lu_29_1
照光タイプ
非照光タイプ共用
一般負荷
微小負荷共用
1c 形A16-1 390
2c 形A16-2 540
プリント基板端子
1101_lu_29_2
1c 形A16-1P 700
2c 形A16-2P 850
クイックコネクタ
1101_lu_29_3
2c 形A16-2S 1,400

減圧照光 スイッチ部

形状 分類 標準価格(¥)
はんだづけ端子
1101_lu_30_1
100V 一般負荷
微小負荷共用
1c 形A16-T1-1 1,450
2c 形A16-T1-2 1,600
クイックコネクタ
1101_lu_30_2
100V 2c 形A16-T1-2S 1,950
200V 形A16-T2-2S 2,350

注. 減圧照光スイッチ部には形A16-24D□をご使用ください。AC/DC24V仕様以外のLEDランプはご使用できません。

アクセサリ・部品・工具

アクセサリ

種類 形状 分類 形式 標準価格
(¥)
使用上の注意事項
スイッチ・ガード
1101_lu_31_1
長方形用 形A16ZJ-5050 220 防塵カバーとの併用はできません。
正方形、丸形用 形A16ZA-5050
防塵カバー
1101_lu_31_2
長方形用 形A16ZJ-5060 220 スイッチ・ガードとの併用はできません。
防塵カバー装着状態のままスイッチの
操作が可能です。
正方形用 形A16ZA-5060
丸形用 形A16ZT-5060
パネル・プラグ
1101_lu_31_3
長方形 形A16ZJ-3003 110 あらかじめ増設するためにカットしたパネ
ル穴を補完できます。
保護構造:IP40、色:黒
正方形用 形A16ZA-3003
丸形用 形A16ZT-3003

部品

種類 形状 分類 形式 標準
価格
(¥)
使用上の注意事項
彫刻板 1101_lu_32_1 長方形 IP66
耐油形
乳白 形A16ZJ-5204 35 操作部に標準装備し
ています。
ただし、操作部の色が
黒(非照光のみ)の場
合は除きます。
正方形 IP66
耐油形
乳白 形A16ZA-5204
丸形 IP66
耐油形
乳白 形A16ZT-5204
カラー
キャップ
(IP40用)
長方形
1101_lu_32_2


正方形
1101_lu_32_3


丸形
1101_lu_32_4
LED/白熱ランプ/
非照光用共用
形A16Z□-5001W 50 □の中に下記の記号を
指定してください。
J:長方形
A:正方形
T:丸形
操作部に標準装備
しています。
色変更などのとき
お申しつけください。
LEDランプ用の場合、
LEDの発光色に合せ
お使いください。
IP40用とIP66耐油形用
では材質が異なります
ので、スイッチ仕様に
合せてお選びください。
形A16Z□-5001R
形A16Z□-5001Y
ピュアイエロー 形A16Z□-5001PY
形A16Z□-5001A
LED用専用 形A16Z□-5001GY
白熱ランプ/
非照光用共用
形A16Z□-5001G
非照光用専用 形A16Z□-5011B
カラー
キャップ
(IP66
耐油形用
LED/白熱ランプ/
非照光用共用
形A16Z□-5101W 90
形A16Z□-5101R
形A16Z□-5101Y
ピュアイエロー 形A16Z□-5101PY
形A16Z□-5101A
LED用専用 形A16Z□-5101GY
白熱ランプ/
非照光用共用
形A16Z□-5101G
非照光用専用 形A16Z□-5111B

工具

種類 形状 形式 標準
価格
(¥)
適用分類 使用上の
注意事項

ボタン
ツマミ形
セレクタ
キー形
セレクタ
非常
停止
表示
操作部
引き抜き工具
1101_lu_33_1
形A3PJ-5080 139 操作部を引き抜
くときに便利です。
ナット
締めつけ工具
1101_lu_33_2
形A16Z-3004 300 連続取りつけ
時に便利です。
スイッチ部・
ランプ
引き抜き工具
1101_lu_33_3
形A16Z-5080 130 スイッチ部(は
んだづけ端子)・
ランプを引き抜く
ときに便利です。
