A16

押ボタンスイッチ(分離形)(照光・非照光)(丸胴形φ16)

A16

分離形で丸胴形φ16シリーズ

一部商品は2025年3月、その他一部商品も2024年3月受注終了予定。形A165L-APW□-12D-□/ TPWA-□□D-□/ TPWM-12D-1、形A16L-APWM-12D-□/ TPWA-12D-□/ TPWM-12D-2は2023年3月受注終了

※ Web特別価格提供品

(単位:mm)

・外形寸法は、スイッチ出力数2の場合です。
・非照光の場合もランプ端子はついています。
注. 指定のない部分の寸法公差は±0.4mmです。

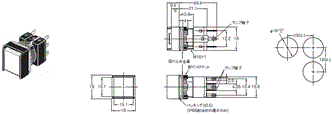

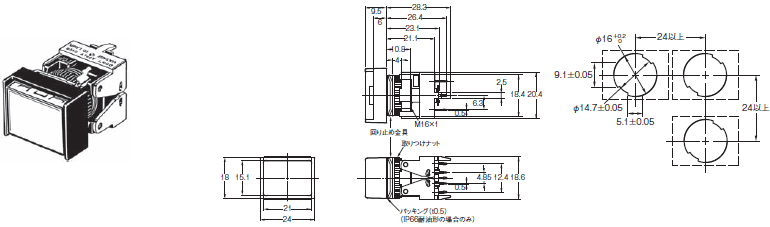

長方形/形A16□-J
はんだづけ端子/タブ端子#110 t=0.5

パネル加工図はカタログを参照ください。

A16 外形寸法 2

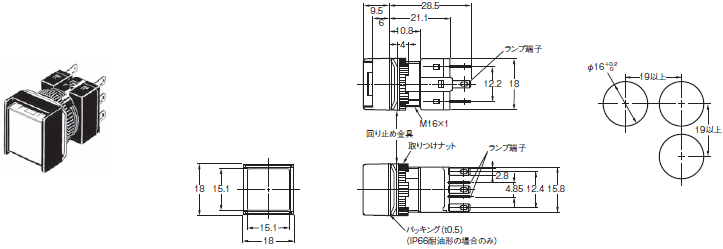

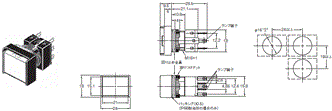

正方形/形A16□-A
はんだづけ端子/タブ端子#110 t=0.5

パネル加工図はカタログを参照ください。

A16 外形寸法 3

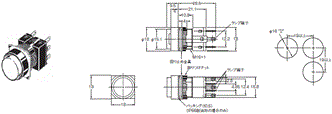

丸形/形A16□-T
はんだづけ端子/タブ端子#110 t=0.5

パネル加工図はカタログを参照ください。

A16 外形寸法 4

・外形寸法は、スイッチ出力数2の場合です。
・非照光の場合もランプ端子はついています。
・長方形を代表として記載しています。
注. 指定のない部分の寸法公差は±0.4mmです。

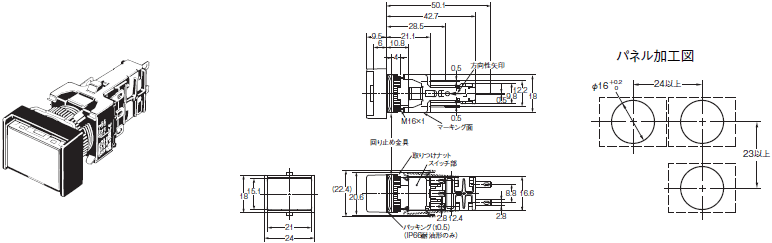

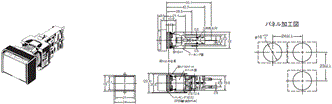

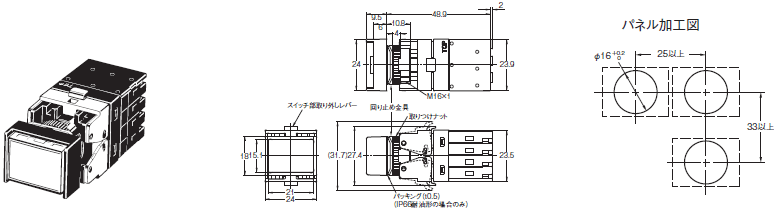

長方形/形A16□-J□-□P
プリント基板端子

パネル加工図はカタログを参照ください。

A16 外形寸法 6

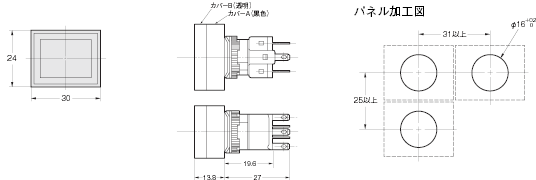

長方形/形A16□-J□-T1
減圧照光
はんだづけ端子/タブ端子#110 t=0.5

A16 外形寸法 7

長方形/形A16□-J□-2S、T1-2S、T2-2S
クイックコネクタ

A16 外形寸法 8

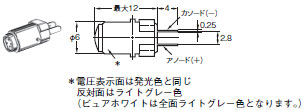

ランプ部

LED 形A16-5D□、12D□、24D□

A16 外形寸法 10

アクセサリ/工具/部品の寸法

注. 指定のない部分の寸法公差は±0.4mmです。

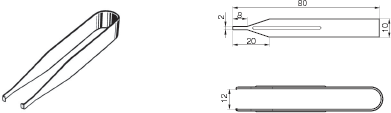

操作部引き抜き工具

形A3PJ-5080

A16 外形寸法 12

彫刻板

形A16ZJ-5204

A16 外形寸法 13

形A16ZA-5204

A16 外形寸法 14

形A16ZT-5204

A16 外形寸法 15

注. 板厚は0.6mmです。

締めつけ工具

形A16Z-3004

A16 外形寸法 17

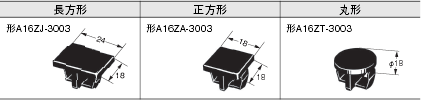

パネルプラグ(黒色の樹脂製)

A16 外形寸法 18

パネルデザインに合わせ選択しパネル前面より装着してください。パネル加工寸法はスイッチと同じです。
保護構造:IP40
  色 :黒

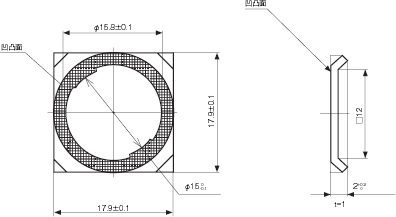

回り止め金具

A16 外形寸法 19

スイッチ部/ランプ引き抜き工具

形A16Z-5080

A16 外形寸法 20

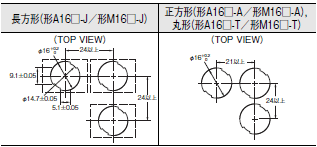

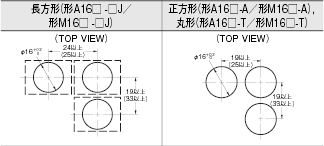

パネル加工図

はんだづけ端子用/クイックコネクタ用

A16 外形寸法 22

注. ・取りつけパネルの板厚は0.5~3.2mmにしてください。ただしスイッチガードまたは、防塵カバー使用時の取りつけパネルの板厚は0.5~2mmにしてください。
・パネルに塗装等の外装処理を施工される場合、指定のパネル加工寸法は、外装処理後の寸法となるように考慮してください。
・( )内はクイックコネクタ用の値です。

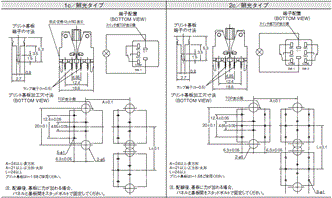

プリント基板端子用

A16 外形寸法 23

注. ・隣り合う取りつけ穴の中心間ピッチの公差は±0.1以内としてください。
・取りつけパネルの板厚は0.5~3.2mmにしてください。ただしスイッチガードまたは、防塵カバー使用時の取りつけパネルの板厚は0.5~2mmにしてください。
・パネルに塗装等の外装処理を施工される場合、指定のパネル加工寸法は、外装処理後の寸法となるように考慮してください。

端子配置図

減圧照光なし(非照光の場合もランプ端子はついています。)

はんだづけ端子

A16 外形寸法 25

プリント基板端子(非照光の場合もランプ端子はついています。)

A16 外形寸法 26

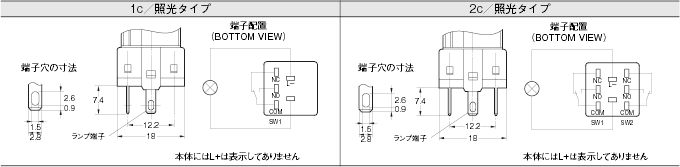

端子配置

減圧照光あり(非照光の場合もランプ端子はついています。)

はんだづけ端子

A16 外形寸法 28

減圧のための回路が内蔵されています。

クイックコネクタ

A16 外形寸法 29

クイック・コネクタの減圧照光タイプ(形A16L-□T1-2S、形A16L-□T2-2S)には、減圧のための回路が内蔵されています。

アクセサリ(装着時)寸法

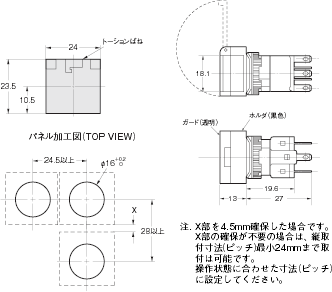

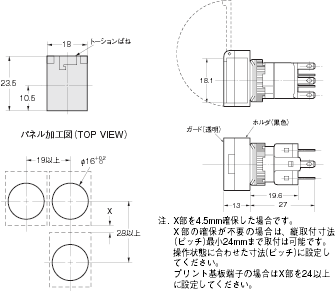

スイッチガード取りつけ時の寸法

長方形用/形A16ZJ-5050

A16 外形寸法 32

正方形用/形A16ZA-5050

A16 外形寸法 33

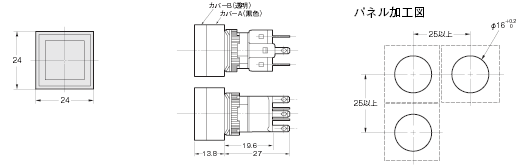

防塵カバー取りつけ時の寸法

長方形用/形A16ZJ-5060

A16 外形寸法 35

正方形用/形A16ZA-5060

A16 外形寸法 36

丸形用/形A16ZT-5060

A16 外形寸法 37
