チップ部品のわずかな傾き検出
均一なエリアビームのファイバセンサです。

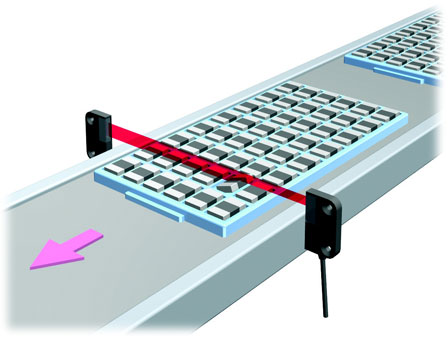

トレーに置かれたチップ部品の浮き・傾きを検出することができます。
チップ部品がわずかに傾くことで、光が均一なエリアビームの遮光量変化により検出できます。
特殊な光学部品により、幅11mmの検出エリア内のどこでも同じ大きさのワークを検出できます。
マイカタログに追加解決のポイント
従来のセンサでは、わずかに浮いたチップを検出するための光軸調整が非常に困難でした。
導入効果
均一なラインビームの一部が、正常位置のチップに遮光されるように設置するだけです。
わずかに傾いたチップにより遮光量が増加して傾き検知ができます。
【使用形式】
ファイバユニット：形E32-T16□
デジタルファイバセンサ：形E3X-DA-S
使用商品
-
ファイバユニット
E32シリーズ
-
さまざまなニーズに応えるファイバユニット
