透明液晶基板のマッピング検出

用途・事例集

ラインビームのレーザ光電センサです。

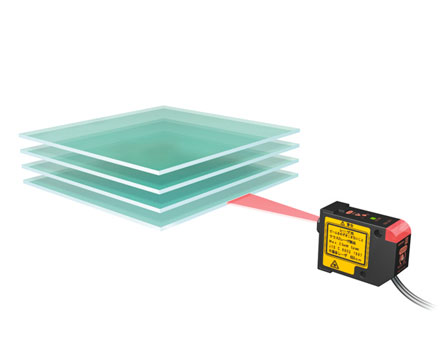

・ラインビーム形の拡散反射レーザセンサで、透明液晶基板の端面をねらいます。
・レーザ光電センサですので、ワークから離れた場所への設置が可能です。

事例番号：3

従来、間隔の狭い透明液晶基板を一枚一枚検出するために微小スポットタイプのセンサを採用してました。しかし、透明液晶基板のバタツキに対して安定検出が実現できず、設備のチョコ停に結びついてました。

ラインビームタイプの拡散反射形レーザ光電センサの採用により、検出を面で判断します。それによりワークのバタツキに対しても安定検出を実現します。
【使用形式】
センサヘッド（拡散反射形）：E3C-LD21
アンプユニット：E3C-LDA
