プログラマブルコントローラ パソコン用周辺ツールとの接続方法と必要機器
マイカタログに追加プログラマブルコントローラは、プログラムで定められた順序や条件などに従って設備や機械の動きを制御する装置です。位置、速度、連続量を制御したり装置間で情報交換したりすることも可能です。ここではプログラマブルコントローラとパソコン用周辺ツールの接続方法を解説します。
| PLC動作原理 | PLC制御盤の設置について |
| パソコン用周辺ツールとの接続方法と必要機器 |
-
CJ2との接続ケーブル
-
CS1/CJ1との接続ケーブル
-
CP1H/CP1L/CP1Eとの接続ケーブル
-
C200HS/SYSMACαとの接続ケーブル
-
CQM1Hとの接続ケーブル
-
CQM1との接続ケーブル
-
CPM1、CPM1A、CPM2Aとの接続ケーブル
-
SRM1との接続ケーブル
-
CPM2Cとの接続ケーブル
-
C1000H、C2000H、C200Hとの接続ケーブル
-
CVM1/CVとの接続ケーブル
-
C500との接続ケーブル
-
C120との接続ケーブル
-
C20P、C28P、C40P、C60Pとの接続ケーブル
-
NSJとの接続ケーブル
CJ2との接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン側 ポート） | （ユニット側 ポート） | ||||||
| DOS/V | USB Aプラグ （メス） | CPU ユニット | USB Bプラグ（メス） | USBまたは Toolbus（USB port） | 市販USBケーブル＊ （Aプラグ（オス）− Bプラグ（オス）） | 最大 5m | A |
| D-SUB 9ピン オス | 内蔵 RS-232Cポート D-SUB 9ピン メス | ツールバス（Toolbus） | 形XW2Z-500S-CV | 5m | B | ||
| 形XW2Z-200S-CV | 2m | ||||||
＊USB接続の際は、最初にドライバのインストールが必要です。
ページ先頭へ戻るCS1/CJ1との接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル 通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン 側ポート） | （ユニット 側ポート） | ||||||
| DOS/V | D-SUB 9ピン オス | CPU ユニット | 内蔵 ペリフェラル ポート | ツールバス（Toolbus） または 上位リンク（SYSWAY） | 形CS1W-CN226 | 2m | A |
| 形CS1W-CN626 | 6m | ||||||
| 形CS1W-CN118 ＋形XW2Z-200S-CV | 0.1m+2m | B | |||||
| 形CS1W-CN118 ＋形XW2Z-500S-CV | 0.1m+5m | ||||||
| 上位リンク（SYSWAY） | 形CS1W-CN118 ＋形XW2Z-200S-V | 0.1m+2m | |||||
| 形CS1W-CN118 ＋形XW2Z-500S-V | 0.1m+5m | ||||||
| 上位リンク（SYSWAY） ＊通信速度 19.2kビット/s以下 | 形CS1W-CN114 ＋形CQM1-CIF02 | 0.05m+3.3m | C | ||||
| 内蔵 RS-232Cポート D-SUB 9ピン メス | ツールバス（Toolbus） または 上位リンク（SYSWAY） | 形XW2Z-200S-CV | 2m | D | |||
| 形XW2Z-500S-CV | 5m | ||||||
| 上位リンク（SYSWAY） | 形XW2Z-200S-V | 2m | |||||
| 形XW2Z-500S-V | 5m | ||||||
参考：USB変換ケーブル（形CS1W-CIF31）での接続
| パソコン | 接続ケーブル | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン側ポート） | （ユニット側ポート） | ||||||
| DOS/V | USB Aプラグ（メス） | − | RS-232C D-SUB 9ピン（メス） | − | 形CS1W-CIF31＊2 | 0.5m | A |
＊1. 対応機種：CS/CJシリーズ、Cシリーズ（C200HS、C200HE/G/X、C200H、C1000H、C2000H、CQM1、CPM1、CPM1A、
CPM2A、CQM1H、CPM2C）、CVM1/CVシリーズ、NSシリーズ、NTシリーズ、SRM1、形ZEN。
＊2. PLCへの接線ケーブルが別途必要です。
CP1H/CP1L/CP1Eとの接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン側 ポート） | （ユニット側 ポート） | ||||||

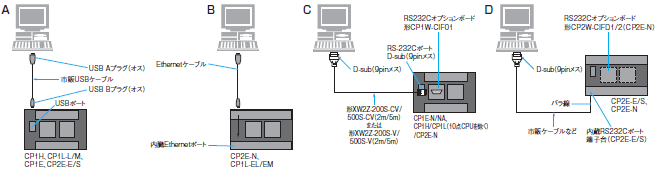

| DOS/V | USB Aプラグ （メス） | CPU ユニット | USB Bプラグ （メス） | USB | 市販USBケーブル （Aプラグ（オス）− Bプラグ（オス）） | 最大 5m | A |
| D-SUB 9ピン オス | オプションボード＊ のRS-232Cポート D-SUB 9ピン メス | ツールバス（Toolbus） または 上位リンク（SYSWAY） | 形XW2Z-200S-CV | 2m | B | ||
| 形XW2Z-500S-CV | 5m | ||||||
| 上位リンク（SYSWAY） | 形XW2Z-200S-V | 2m | |||||
| 形XW2Z-500S-V | 5m | ||||||
＊CP1Lの10点タイプ、CP1E-Eはオプションボードの使用不可。また、CP1E-N/NAタイプは内蔵RS-232Cポートを搭載しています。
C200HS/SYSMACαとの接続ケーブル
| パソコン | ユニット | ネットワークタイプ (シリアル通信モード) | 形式 | 長さ | 接続図 | ||
| （パソコン側 ポート） | （ユニット側 ポート） | ||||||
| DOS/V | D-SUB 9ピン オス | CPUユニット | 内蔵 ペリフェラル ポート | ツールバス（Toolbus） ＊1 または 上位リンク（SYSWAY） | 形CQM1-CIF02 | 3.3m | Ａ |
| 内蔵 RS-232Cポート D-SUB 9ピン メス ＊2 | 上位リンク（SYSWAY） | 形XW2Z-200S-CV | 2m | B | |||
| 形XW2Z-500S-CV | 5m | ||||||
| 形XW2Z-200S-V | 2m | ||||||
| 形XW2Z-500S-V | 5m | ||||||
| 上位リンク ユニット 形C200H- LK201-V1 | 内蔵 RS-232Cポート D-SUB 25ピン メス | 形XW2Z-200P-V＊3 | 2m | C | |||
| 形XW2Z-500P-V＊3 | 5m | ||||||
＊1. SYSMAC αシリーズの-Zタイプ（形C200HX/HG/HE-Z）では、本上位リンクユニットをCX-Programmerなどの周辺ツール用には使用できません。
＊2. C200HS シリーズでは、CPU21/23/31/33のみ対応しています。
＊3. 形XW2Z-200S-CV/500S-CVは使用不可。
CQM1Hとの接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン 側ポート） | （ユニット 側ポート） | ||||||
| DOS/V | D-SUB 9ピン オス | CPU ユニット ＊ | 内蔵 ペリフェラル ポート | ツールバス（Toolbus） または 上位リンク（SYSWAY） | 形CS1W-CN226 | 2m | Ａ |
| 形CS1W-CN626 | 6m | ||||||
| 形CS1W-CN114 ＋形CQM1-CIF02 | 0.05m+3.3m | B | |||||
| 形CS1W-CN118 ＋形XW2Z-200S-CV | 0.1m+2m | C | |||||
| 形CS1W-CN118 ＋形XW2Z-500S-CV | 0.1m+5m | ||||||
| 形CS1W-CN118 ＋形XW2Z-200S-V | 0.1m+2m | ||||||
| 形CS1W-CN118 ＋形XW2Z-500S-V | 0.1m+5m | ||||||
| 内蔵 RS-232Cポート D-SUB 9ピン メス | 上位リンク（SYSWAY） | 形XW2Z-200S-CV | 2m | D | |||
| 形XW2Z-500S-CV | 5m | ||||||
| 形XW2Z-200S-V | 2m | ||||||
| 形XW2Z-500S-V | 5m | ||||||
＊CPUユニットは、2012年3月に生産中止しています。
CQM1との接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン側 ポート） | （ユニット側 ポート） | ||||||
| DOS/V | D-SUB 9ピン オス | CPU ユニット ＊ | 内蔵 ペリフェラル ポート | ツールバス（Toolbus） または 上位リンク（SYSWAY） | 形CQM1-CIF02 | 3.3m | Ａ |
| 内蔵 RS-232Cポート D-SUB 9ピン メス （CPU42/43/44/ 63/64/65/85のみ） | 上位リンク（SYSWAY） | 形XW2Z-200S-CV | 2m | B | |||
| 形XW2Z-500S-CV | 5m | ||||||
| 形XW2Z-200S-V | 2m | ||||||
| 形XW2Z-500S-V | 5m | ||||||
＊CPUユニットは、2001年3月に生産中止しています。
CPM1、CPM1A、CPM2Aとの接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン側 ポート） | （ユニット側 ポート） | ||||||
| DOS/V | D-SUB 9ピン オス | CPU ユニット | 内蔵 ペリフェラル ポート | ツールバス（Toolbus） または 上位リンク（SYSWAY） | 形CQM1-CIF02 | 3.3m | Ａ |
| 形CPM1-CIF01 ＋形XW2Z-200S-CV | 2m | B | |||||
| 形CPM1-CIF01 ＋形XW2Z-500S-CV | 5m | ||||||
| 上位リンク（SYSWAY） | 形CPM1-CIF01 ＋形XW2Z-200S-V | 2m | |||||
| 形CPM1-CIF01 ＋形XW2Z-500S-V | 5m | ||||||
＊CPM2AシリーズPLCで、ロットNo（. 4桁または5桁）の前から4桁めの数字が9の場合は、ツールバス（Toolbus）接続に対応していません（上位リンクには対応しています）。
SRM1との接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン側 ポート） | （ユニット側 ポート） | ||||||
| DOS/V | D-SUB 9ピン オス | CPU ユニット | 内蔵 ペリフェラル ポート | ツールバス（Toolbus） または 上位リンク（SYSWAY） | 形CQM1-CIF02 | 3.3m | A |
| 形CPM1-CIF01 ＋形XW2Z-200S-CV | 2m | B | |||||
| 形CPM1-CIF01 ＋形XW2Z-500S-CV | 5m | ||||||
| 上位リンク（SYSWAY） | 形CPM1-CIF01 ＋形XW2Z-200S-V | 2m | |||||
| 形CPM1-CIF01 ＋形XW2Z-500S-V | 5m | ||||||
| 内蔵 RS-232Cポート D-SUB 9ピン メス （SRM1-C01のみ） | 形XW2Z-200S-CV | 2m | C | ||||
| 形XW2Z-500S-CV | 5m | ||||||
| 形XW2Z-200S-V | 2m | ||||||
| 形XW2Z-500S-V | 5m | ||||||
CPM2Cとの接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン 側ポート） | （ユニット 側ポート） | ||||||
| DOS/V | D-SUB 9ピン オス | CPU ユニット | 通信ポート （ペリフェラル ポートとして 使用） | ツールバス（Toolbus） または 上位リンク（SYSWAY） | 形CS1W-CN226 ＊2 | 2m | Ａ |
| 形CS1W-CN626 ＊2 | 6m | ||||||
| 形CS1W-CN114 ＋形CQM1-CIF02 | 0.05m＋3.3m | B | |||||
| 形CPM2C-CIF01-V1 ＋形CS1W-CN114 ＋形CQM1-CIF02 | アダプタ+ 0.05m + 3.3m | C | |||||
| 形CPM2C-CN111 （ペリフェラルポート 側）＋形CQM1-CIF02 | 0.1m＋3.3m | D | |||||
| 通信ポート （RS-232C ポートと して使用） | 上位リンク（SYSWAY） | 形CS1W-CN118 ＋形XW2Z-200S-CV | 0.1m＋2m | E | |||
| 形CS1W-CN118 ＋形XW2Z-500S-CV | 0.1m＋5m | ||||||
| 形CS1W-CN118 ＋形XW2Z-200S-V | 0.1m＋2m | ||||||
| 形CS1W-CN118 ＋形XW2Z-500S-V | 0.1m＋5m | ||||||
| 形CPM2C-CN111 （RS-232Cポート側） ＋形XW2Z-200S-CV | 0.1m＋2m | F | |||||
| 形CPM2C-CN111 （RS-232Cポート側） ＋形XW2Z-500S-CV | 0.1m＋5m | ||||||
| 形CPM2C-CN111 （RS-232Cポート側） ＋形XW2Z-200S-V | 0.1m＋2m | ||||||
| 形CPM2C-CN111 （RS-232Cポート側） ＋形XW2Z-500S-V | 0.1m＋5m | ||||||
| 形CPM2C-CIF01-V1 ＋形XW2Z-200S-CV | アダプタ＋ 2m | G | |||||
| 形CPM2C-CIF01-V1 ＋形XW2Z-500S-CV | アダプタ＋ 5m | ||||||
| 形CPM2C-CIF01-V1 ＋形XW2Z-200S-V | アダプタ＋ 2m | ||||||
| 形CPM2C-CIF01-V1 ＋形XW2Z-500S-V | アダプタ＋ 5m | ||||||
| 形CPM2C-CIF01-V1 ＋形CS1W-CN118 ＋形XW2Z-200S-CV | アダプタ＋ 0.1m＋2m | H | |||||
| 形CPM2C-CIF01-V1 ＋形CS1W-CN118 ＋形XW2Z-500S-CV | アダプタ＋ 0.1m＋5m | ||||||
| 形CPM2C-CIF01-V1 ＋形CS1W-CN118 ＋形XW2Z-200S-V | アダプタ＋ 0.1m＋2m | ||||||
| 形CPM2C-CIF01-V1 ＋形CS1W-CN118 ＋形XW2Z-500S-V | アダプタ＋ 0.1m＋5m | ||||||
| 形CPM2C-CIF11 ＋形XW2Z-200S-V | アダプタ＋ 2m | I | |||||
| 形CPM2C-CIF11 ＋形XW2Z-500S-V | アダプタ＋ 5m | ||||||
| 形CPM2C-CIF21 ＋形XW2Z-200S-V | アダプタ＋ 2m | ||||||
| 形CPM2C-CIF21 ＋形XW2Z-500S-V | アダプタ＋ 5m | ||||||
＊1. CPM2CシリーズのロットNo（. 全4桁または5桁）の前から4桁目の数字が「9」の場合で、1999年に製造されたものは、ツールバス（Toolbus）には対応していません（上位リンクには対応しています）。
＊2. 上位リンク（SYSMAC WAY）でのみ接続できます。Toolbusでは使用することはできません。
注. 詳細はCPM2Cユーザーズマニュアル（マニュアル番号：SBCA-302）をご参照ください。
C1000H、C2000H、C200Hとの接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン 側ポート） | （ユニット 側ポート） | ||||||
| DOS/V | D-SUB 9ピン オス | CPUユニット | 内蔵 ペリフェラル ポート | 上位リンク（SYSWAY） | 形C200H-IP007 +形CQM1-CIF02＊ | 3.3m | Ａ |
| 上位リンクユニット C1000H、C2000H ：形C500-LK203/ 201-V1 ：形C120-LK201-V1 C200H ：形C200H-LK201-V1 ：形C120-LK201-V1 | 内蔵 RS-232C ポート D-SUB 25ピン メス | 形XW2Z-200P-V | 2m | B | |||
| 形XW2Z-500P-V | 5m | ||||||
＊C200Hのハンディタイププログラミングコンソール接続用コネクタには、CQM1-CIF02から直接パソコンへの接続はできません。
形C200H-IP007を使用してください。
CVM1/CVとの接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン側 ポート） | （ユニット側 ポート） | ||||||
| DOS/V | D-SUB 9ピン オス | CPUユニット ＊1 | 内蔵 ペリフェラル ポート | ツールバス（Toolbus） | 形CV500-CIF01＊2 | 6m | Ａ |
| 内蔵 RS-232Cポート D-SUB 9ピン メス | 上位リンク（SYSWAY） | 形XW2Z-200S-V＊3 | 2m | B | |||
| 形XW2Z-500S-V＊3 | 5m | ||||||
| 上位リンクユニット ＊1 ：形CV500-LK201 （ポート1 全二重 モード時） | 内蔵 RS-232Cポート D-SUB 25ピン メス | 形XW2Z-200P-V＊3 | 2m | C | |||
| 形XW2Z-500P-V＊3 | 5m | ||||||
| 上位リンクユニット ＊1 ：形CV500-LK201 （ポート2 全二重 モード時） | 内蔵 RS-232Cポート D-SUB 9ピン メス | 形XW2Z-200S-V＊3 | 2m | D | |||
| 形XW2Z-500S-V＊3 | 5m | ||||||
＊1. 2012年3月に生産中止しています。
＊2. 市販の25ピン−9ピンストレート変換ケーブルが別途必要です。
＊3. 形XW2Z-200S-CV/500S-CVは使用不可。
C500との接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン 側ポート） | （ユニット 側ポート） | ||||||
| DOS/V | D-SUB 9ピン オス | CPUユニット ＊1 | 内蔵 ペリフェラル ポート | 上位リンク（SYSWAY） | 形C200H-IP007 +形CQM1-CIF02 | 3.3m | Ａ |
| 上位リンクユニット ＊2 形C500-LK203 形C500-LK201-V1 形C120-LK201-V1 | 内蔵 RS-232Cポート D-SUB 25ピン メス | 形XW2Z-200P-V | 2m | B | |||
| 形XW2Z-500P-V | 5m | ||||||
＊1. CPUユニットは、2004年3月に生産中止しています。
＊2. 形C500-LK203、形C500-LK201-V1、形C120-LK201-V1は2006年3月に生産を中止しています。（推奨代替商品はありません）
C120との接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン 側ポート） | （ユニット 側ポート） | ||||||

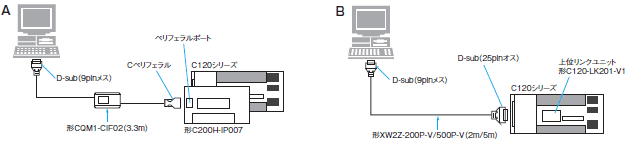

| DOS/V | D-SUB 9ピン オス | CPUユニット ＊1 | 内蔵 ペリフェラル ポート | 上位リンク（SYSWAY） | 形C200H-IP007 +形CQM1-CIF02 | 3.3m | Ａ |
| 上位リンクユニット ＊2 形C120-LK201-V1 | 内蔵 RS-232Cポート D-SUB 25ピン メス | 形XW2Z-200P-V | 2m | B | |||
| 形XW2Z-500P-V | 5m | ||||||
＊1. CPUユニットは、2003年3月に生産中止しています。
＊2. 形C120-LK201-V1は2006年3月に生産を中止しています。（推奨代替商品はありません）
C20P、C28P、C40P、C60Pとの接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン側 ポート） | （ユニット側 ポート） | ||||||
| DOS/V | D-SUB 9ピン オス | 上位リンクユニット ＊2 ＊3 形C20-LK201-V1 | 内蔵 RS-232Cポート D-SUB 25ピン メス | 上位リンク（SYSWAY） | 形XW2Z-200P-V | 2m | Ａ |
| 形XW2Z-500P-V | 5m | ||||||
＊1. C20P、C28P、C40P、C60PのCPUユニットは、2002年3月に生産中止しています。
＊2. C□□Pシリーズとの接続には、ケーブルの他に、上位リンクユニットが必要です。
＊3. C20-LK201-V1は2006年3月に生産を中止しています。（推奨代替商品はありません）
NSJとの接続ケーブル
| パソコン | ユニット | ネットワークタイプ （シリアル通信モード） | 形式 | 長さ | 接続図 | ||
| （パソコン側 ポート） | （ユニット側 ポート） | ||||||
| DOS/V | USB A プラグ （オス） | CPU ユニット | USB Bプラグ （メス） | USB | 市販USBケーブル （Aプラグ（オス）− Bプラグ（オス）） | 最大 5m | Ａ |
| D-SUB 9ピン オス | 内蔵 RS-232Cポート D-SUB 9ピン メス | ツールバス（Toolbus） または 上位リンク（SYSWAY） | 形XW2Z-200S-CV | 2m | B | ||
| 形XW2Z-500S-CV | 5m | ||||||
| 上位リンク（SYSWAY） | 形XW2Z-200S-V | 2m | |||||
| 形XW2Z-500S-V | 5m | ||||||
-
PDF版をダウンロード 1540KB
