NJシリーズEtherCAT接続ガイド
エンコーダ入力ターミナル GXシリーズ

本資料は、オムロン株式会社製 エンコーダ入力ターミナル GXシリーズを、コントローラ NJシリーズにEtherCATで接続する手順とその確認方法をまとめたものです。

EtherCAT 設定を通して、設定手順と設定時のポイントを理解することにより、EtherCAT接続することができます。

本資料には、セーフティ機能に関しての記載はされていませんので、セーフティ機能に関しては、「DeviceNet Safety セーフティネットワークコントローラ ユーザーズマニュアル」(SJLB-302)を参照の上、安全に配慮してご使用ください。

デバイス構成

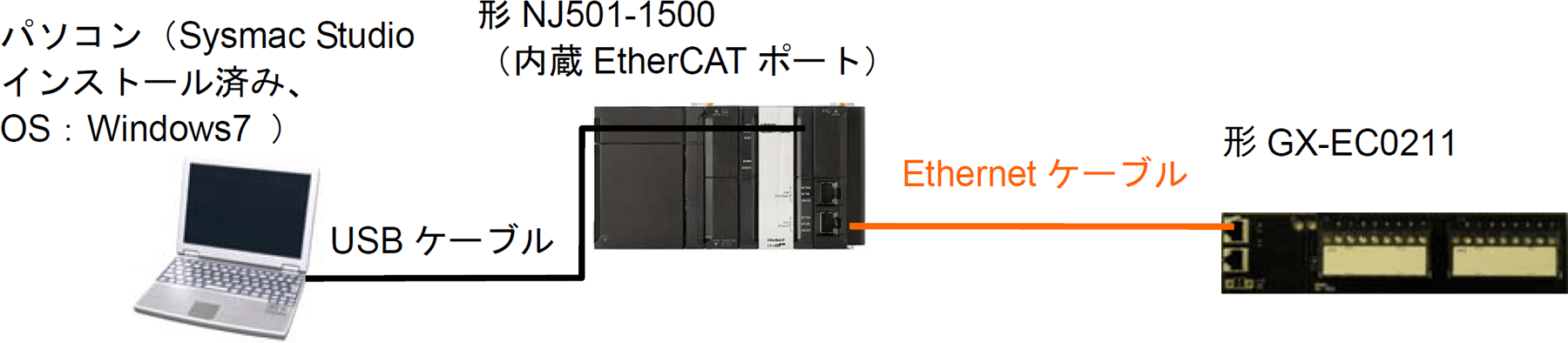

接続手順を再現するための構成機器は以下のとおりです。

接続ガイドダウンロード

接続ガイド名称 カタログ
番号
ダウンロード
NJシリーズEtherCAT接続ガイド エンコーダ入力ターミナル GXシリーズ SBCZ-760
更新情報 公開日付:2012/09/03 更新日付:2012/09/03

商品情報リンク



NewNJ501-□□□□NJシリーズ CPUユニットNJ501-□□□□

機械制御に必要な機能・高速性能と、産業用コントローラとしての安全性・信頼性・保守性を両立した新タイプのコントローラ。最大で64軸の制御



GX-EC0211 / EC0241エンコーダ入力ターミナル 3段端子台タイプGX-EC0211 / EC0241

高速で正確な制御を実現するEtherCAT対応のエンコーダ入力ターミナル
