CJシリーズCompoNet接続ガイド
アナログI/Oスレーブ 表示機能タイプ、拡張ユニット 形CRT1-VAD02□□D/VDA02□□D、形XWT-V

本資料は、オムロン株式会社製 アナログI/Oスレーブ 表示機能タイプ、拡張ユニット 形CRT1-VAD02□□D/VDA02□□D、形XWT-Vを、コントローラ CJシリーズにCompoNetで接続する手順とその確認方法をまとめたものです。

CompoNet 設定を通して、設定手順と設定時のポイントを理解することにより、CompoNet接続することができます。

本資料には、セーフティ機能に関しての記載はされていませんので、セーフティ機能に関しては、「DeviceNet Safety セーフティネットワークコントローラ ユーザーズマニュアル」(SJLB-302)を参照の上、安全に配慮してご使用ください。

デバイス構成

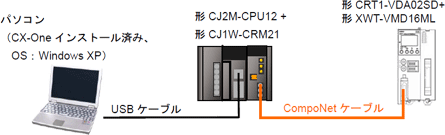

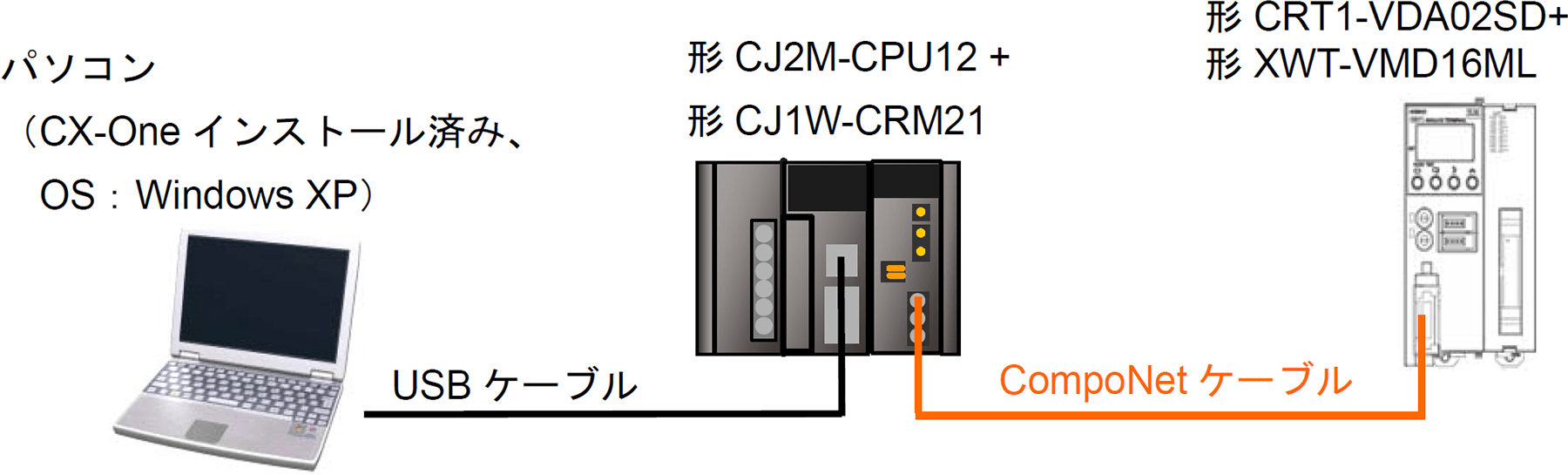

接続手順を再現するための構成機器は以下のとおりです。

接続ガイドダウンロード

接続ガイド名称 カタログ
番号
ダウンロード
CJシリーズCompoNet接続ガイド アナログI/Oスレーブ 表示機能タイプ、拡張ユニット 形CRT1-VAD02□□D/VDA02□□D、形XWT-V SBCZ-686
更新情報 公開日付:2011/09/01 更新日付:2011/09/01

商品情報リンク



CJ1W-CRM21CJシリーズCompoNetマスタユニットCJ1W-CRM21

センサ&アクチュエータ領域の可能性を拡大するCJシリーズ対応のCompoNetマスタユニット



CRT1-VAD02□□D / VDA02□□DアナログI/Oスレーブ(表示機能タイプ)CRT1-VAD02□□D / VDA02□□D

表示機能付きのアナログスレーブ。設備立ち上げ時のカンタン設定にお役立ち
