CJシリーズEtherCAT接続ガイド
エンコーダ入力ターミナル 形GX-EC02□1

本資料は、オムロン株式会社製 エンコーダ入力ターミナル 形GX-EC02□1を、コントローラ CJシリーズにEtherCATで接続する手順とその確認方法をまとめたものです。

EtherCAT 設定を通して、設定手順と設定時のポイントを理解することにより、EtherCAT接続することができます。

本資料には、セーフティ機能に関しての記載はされていませんので、セーフティ機能に関しては、「DeviceNet Safety セーフティネットワークコントローラ ユーザーズマニュアル」(SJLB-302)を参照の上、安全に配慮してご使用ください。

デバイス構成

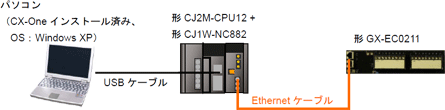

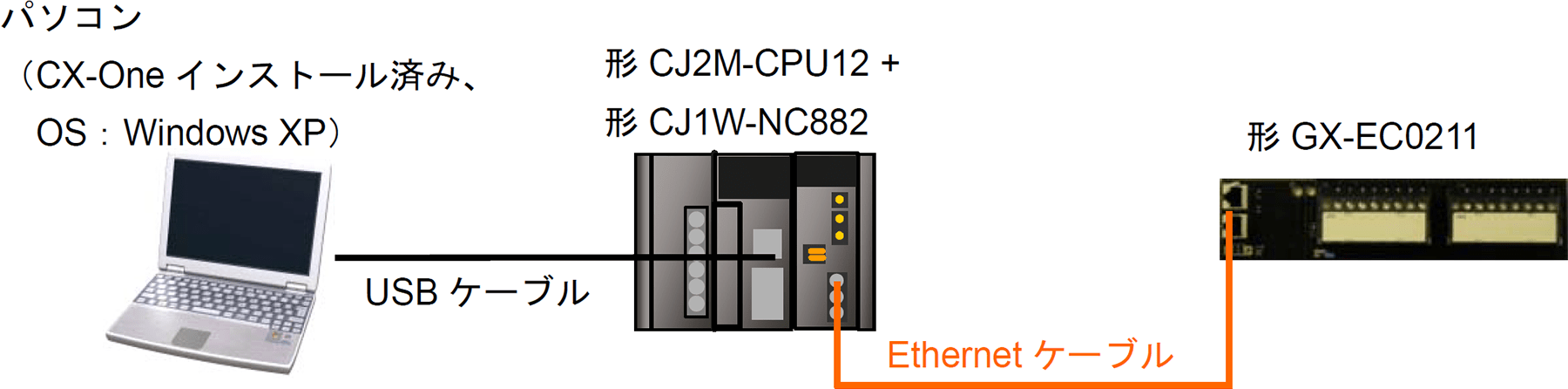

接続手順を再現するための構成機器は以下のとおりです。

接続ガイドダウンロード

接続ガイド名称 カタログ
番号
ダウンロード
CJシリーズEtherCAT接続ガイド エンコーダ入力ターミナル 形GX-EC02□1 SBCZ-633
更新情報 公開日付:2011/01/17 更新日付:2011/01/17

商品情報リンク



CJ1W-NC□81 / NC□82EtherCAT対応 位置制御ユニットCJ1W-NC□81 / NC□82

100MbpsのEtherCAT通信を採用。高速、高精度な位置決め制御が可能



GX-EC0211 / EC0241エンコーダ入力ターミナル 3段端子台タイプGX-EC0211 / EC0241

高速で正確な制御を実現するEtherCAT対応のエンコーダ入力ターミナル
