NJシリーズEtherCAT接続ガイド
インバータ編(3G3MX2シリーズ V1タイプ)

本資料は、オムロン株式会社製 インバータ編(3G3MX2シリーズ V1タイプ)を、コントローラ NJシリーズにEtherCATで接続する手順とその確認方法をまとめたものです。

EtherCAT 設定を通して、設定手順と設定時のポイントを理解することにより、EtherCAT接続することができます。

本資料には、セーフティ機能に関しての記載はされていませんので、セーフティ機能に関しては、「DeviceNet Safety セーフティネットワークコントローラ ユーザーズマニュアル」(SJLB-302)を参照の上、安全に配慮してご使用ください。

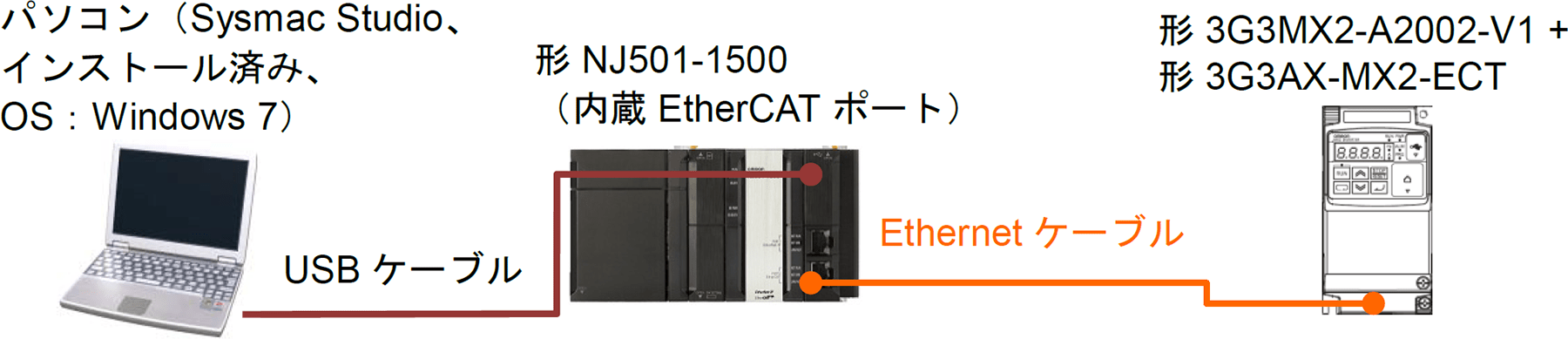

デバイス構成

接続手順を再現するための構成機器は以下のとおりです。

接続ガイドダウンロード

接続ガイド名称 カタログ
番号
ダウンロード
NJシリーズEtherCAT接続ガイド インバータ編(3G3MX2シリーズ V1タイプ) SBCX-071
更新情報 公開日付:2015/08/17 更新日付:2015/08/17

商品情報リンク



NewNJ501-□□□□NJシリーズ CPUユニットNJ501-□□□□

機械制御に必要な機能・高速性能と、産業用コントローラとしての安全性・信頼性・保守性を両立した新タイプのコントローラ。最大で64軸の制御



3G3MX2-V1多機能型小型インバータ MX2シリーズV1タイプ3G3MX2-V1

位置決め、速度コントロールに強い。応答時間にこだわったマシン制御用インバータ
